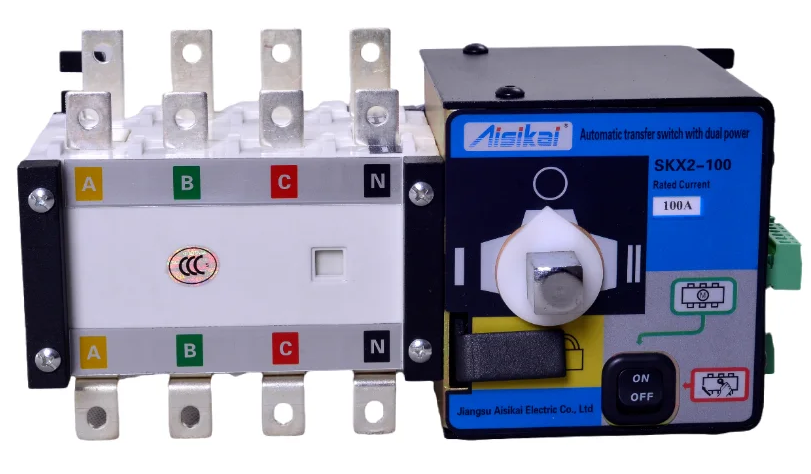

ATS Automatic Transfer Switch 100A 3-Phasen
Regulärer Preis:
220,00 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktnummer:
S82869
Produktinformationen "ATS Automatic Transfer Switch 100A 3-Phasen"
Mit dem ATS kann zwischen zwei Stromquellen automatisch umgeschaltet werden. Z.B. zwischen der öffentlichen Stromversorgung und einem Notstrom Aggregat. Die Umschaltung erfolgt für alle drei Phasen L1, L2 L3 und N . Beim Einschalten wird der N-Kontakt immer vorzeitig geschaltet um zu verhindern, dass L-L 400 auf die Systeme gelangen. Beim Ausschalten wird der N-Kontakt immer als letztes getrennt um zu verhindern, dass L-L 400 auf die Systeme gelangen.
Ausgelegt für die Automatische Notstrom-Umschaltung vom Einfamilienhaus oder von Zuleitungen zur USV Anlage.
Mit dem ATS kann auch ein Einspeiseanschluss für Externe Strom Quellen bei Blackout realisiert werden.
Technische Daten: Ausgelegt für die Automatische Notstrom-Umschaltung vom Einfamilienhaus oder von Zuleitungen zur USV Anlage.
Mit dem ATS kann auch ein Einspeiseanschluss für Externe Strom Quellen bei Blackout realisiert werden.
Modell: ATS
Hersteller: Aisikai
Hersteller-Modell: SKX2-100
Aussenanwendung: Nein
Leistung: 3x100Amp, 230/400V (auf 750V geprüft)
Kurzschlussstrom: 7kAmp
Technologie: OffLine Transfer (D.h. die Umschaltung erfolgt NICHT unterbruchsfrei, da für USVs ausgelegt)
Eingang: Kupfer Anschluss für M6-Kabel-Schuh (Bohrung 7mm für M6 Schraube)
Ausgang: Kupfer Anschluss für M6-Kabel-Schuh (Bohrung 7mm für M6 Schraube)
Farbe: Schwarz
Display: Ohne Bedientasten oder Anzeige
Modus: Automatische Umschaltung mit Unterbruch
Montage: Gehäuse Einbau
Schutzart: IP20
Zubehör: Vierkant schalt Griff, Schrauben M6 für Kontakte
Cabinet: Vorgeschlagen: 50x40x80cm (Mindestmass: 50x25x60cm)
Cabinet: Vorschlag: NSYS3D7525P (70x50x25 IP66) oder NSYS3D6525P (60x50x25 IP66)
Grösse: 25x14x11cm 1.4kg

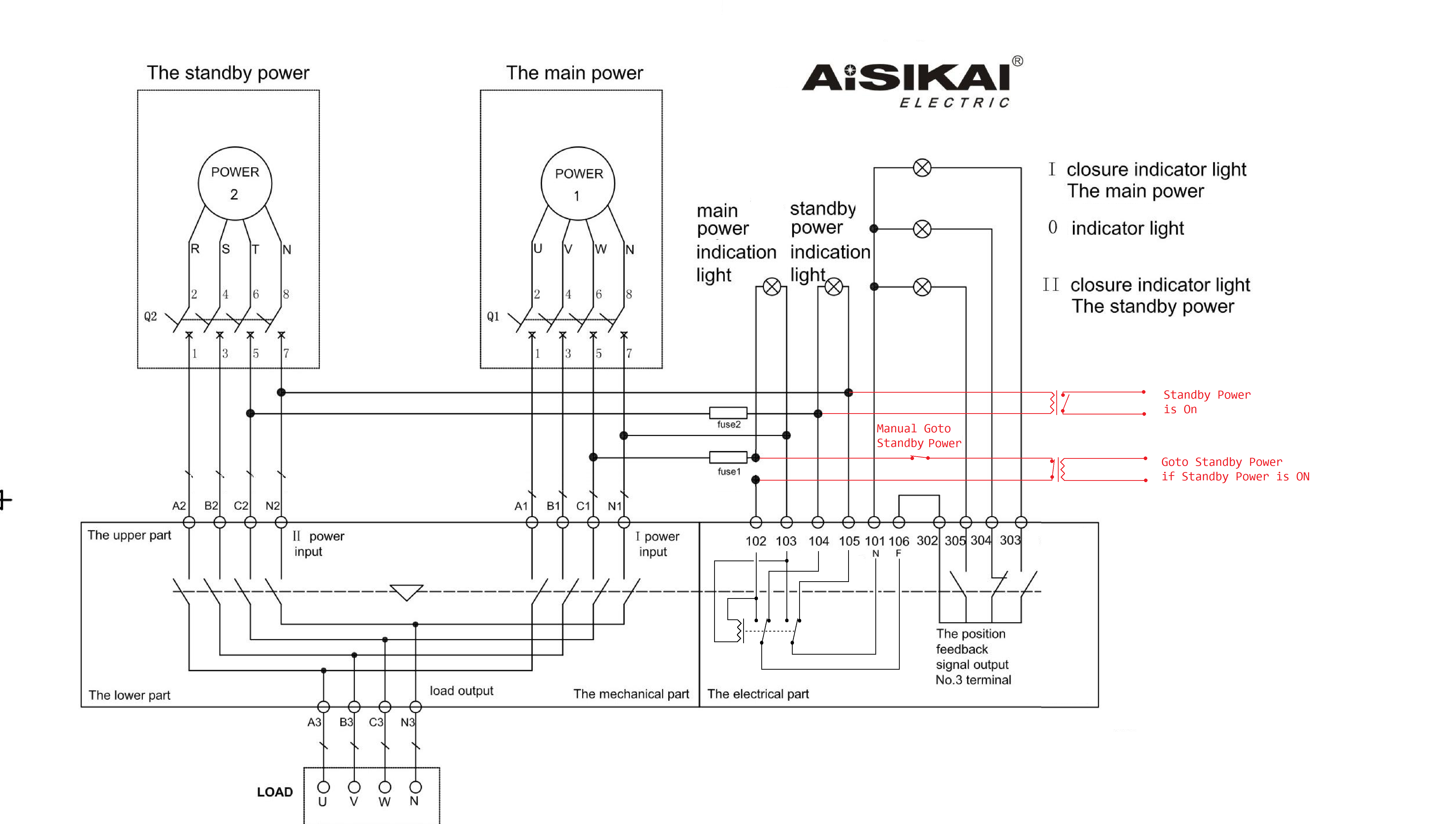

Der ATS hat diverse Kontrollausgänge:
101 :: OUT N-230V
106 :: OUT P-230V 1A (von Line-I oder Line-II)
102 :: von L3 Line-I in (mit Vorsicherung 1A)
103 :: von N Line-I
104 :: von L3 Line-II in (mit Vorsicherung 1A)
105 :: von N Line-II
102 - 103 :: Ausgang 230V Lampe Linie-I Power-OK
104 - 105 :: Ausgang 230V Lampe Linie-II Power-OK
302 - 303 :: Geschlossen - Linie-I ist geschaltet
302 - 304 :: Geschlossen - Linie-I nicht geschaltet
302 - 305 :: Geschlossen - Linie-II ist geschaltet
302 - 306 :: Geschlossen - Linie-II nicht geschaltet
402 - 403 :: Geschlossen - Linie-I ist geschaltet
404 - 405 :: Geschlossen - Linie-II ist geschaltet
202 - 203 :: Ext. Kontakt Geschlossen : Set Position Linie-I
202 - 204 :: Ext. Kontakt Geschlossen : Set Position Linie-0
202 - 205 :: Ext. Kontakt Geschlossen : Set Position Linie-II
Test-Mode Relay Motor: 202/203/204/205 kurzgeschlossen
