Die JLH 1969 Vertärker ist ein Wunderwerk der 1969 Masstäbe setzt und das auch heute noch tut. Der Verstärker hat einen unvergleichlichen Klang, insbesondere wenn qualitativ hochwertige Lautsprecher angeschlossen werden. SPEZIFIKATION:• Produkt: JLH 1969 Bausatz• Modell: JLH 1969 • Hersteller: China • Hersteller-ArtNr.: TCXRE• Kategorie: Verstärker • Anwendung: Audioverstärker für Audio Fanatiker • Technologie: Klasse-A Verstärker• Klang: Natürlich und weich, klare Mitten und detaillierte höhnen, guter Bass• Leistung: 10W RMS (ca. 18W Musik) 1 Kanal • Frequenzgang: 20Hz bis 220kHz (-3dB) • Kopplung: Eingangskopplung unpolarisiert vom Typ MKT 1813 • Lautsprecherausgang: 8 Ohm, der Wirkungsgrad sollte über 90% sein • Eingangsempfindlichkit: 500mVss, 50k Ohm • Stromversorgung: 30VDC (1.5Amp 1 Kanal) ca. 21VAC (12V - 25V DC) • Rauschen: <0.1% Typisch 0.01%• Leistungstransistoren: 2N3055 (Die legendären)• Kühlung: Kühlkörper zum Ableiten von 45Watt je Kanal <0.9K/W • Montage: Via Kühlkörper Winkel mit Montagebohrungen für die 2N3055 (Im Lieferumfang) 10cm Breit• Lieferumfang: Bausatz mit allen Teilen (Mono) für Stereo zwei bestellen   ACHTUNG: Die Lieferung enthält nur den Verstärker ohne Netzteil und ohne Gehäuse!• Gewicht: 0.2kg• Grösse: 100x80x38mm

Der JLH 1969 ist ein Klasse-A Vertärker der im Ruhemodus die volle Leistung via Kühlkörper abgeben muss. Der JLH 1969 wird oft mit 29V und 1.4Amp je Kanal betrieben, also mit 40Watt Abwärme. Es wird ein Kühlkörper von mindestens 0.9K/W benötigt. Obtimal ist ein Kühler mit 0.5K/W um 45°C am Kühlkörper nicht zu überschreiten.   SPEZIFIKATION:• Produkt: Kühlkörper 0.5K/W z.B. für JLH 1969 Bausatz• Modell: Kühlkörper 0.45K/W• Hersteller: Fischer• Hersteller-ArtNr.: SK 56/75/SA• Kategorie: Elektronik • Anwendung: Audioverstärker • Technologie: Strangkühlkörper Aluminium schwarz Eloxiert• Kühlleistung: 0.45°K/Watt• Gewicht: 1.336kg• Grösse: 300x75x40mm

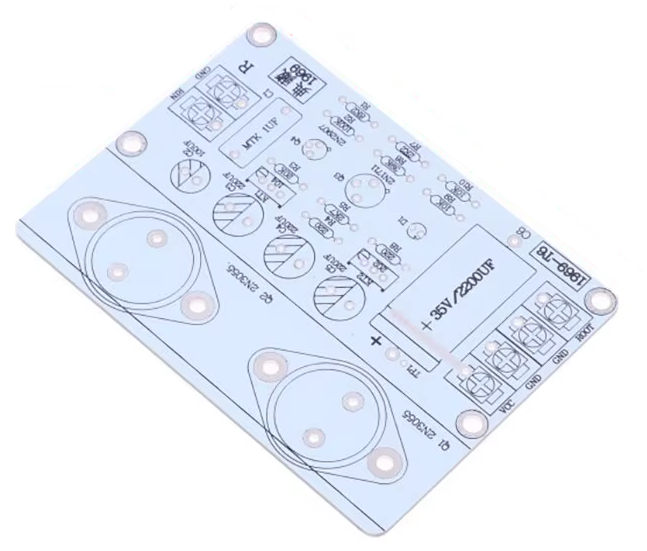

Die JLH 1969 Vertärker ist ein Wunderwerk der 1969 Masstäbe setzt und das auch heute noch tut. Der Verstärker hat einen unvergleichlichen Klang, insbesondere wenn qualitativ hochwertige Lautsprecher angeschlossen werden. ACHTUNG: Dieser Artikel beinhaltet nur und auschlisslich die Platine (Ohne Bauteile / Aluprofil)SPEZIFIKATION:• Produkt: JLH 1969 Platine• Modell: JLH 1969 • Hersteller: China • Hersteller-ArtNr.: SHIDWJ• Kategorie: Verstärker • Anwendung: Audioverstärker für Audio Fanatiker • Technologie: Klasse-A Verstärker• Klang: Natürlich und weich, klare Mitten und detaillierte höhnen, guter Bass• Leistung: 10W RMS (ca. 18W Musik) 1 Kanal • Frequenzgang: 20Hz bis 220kHz (-3dB) • Kopplung: Eingangskopplung unpolarisiert vom Typ MKT 1813 • Lautsprecherausgang: 8 Ohm, der Wirkungsgrad sollte über 90% sein • Eingangsempfindlichkit: 500mVss, 50k Ohm • Stromversorgung: 30VDC (1.5Amp 1 Kanal) ca. 21VAC (12V - 25V DC) • Rauschen: <0.1% Typisch 0.01%• Leistungstransistoren: 2N3055 (Die legendären)• Kühlung: Kühlkörper zum Ableiten von 45Watt je Kanal <0.9K/W • Montage: Via Kühlkörper Winkel mit Montagebohrungen für die 2N3055 10cm Breit• Lieferumfang: Nur Platine ohne weitere Teile! (Mono) für Stereo zwei bestellen• Gewicht: 0.0.5kg• Grösse: 100x74x3mm

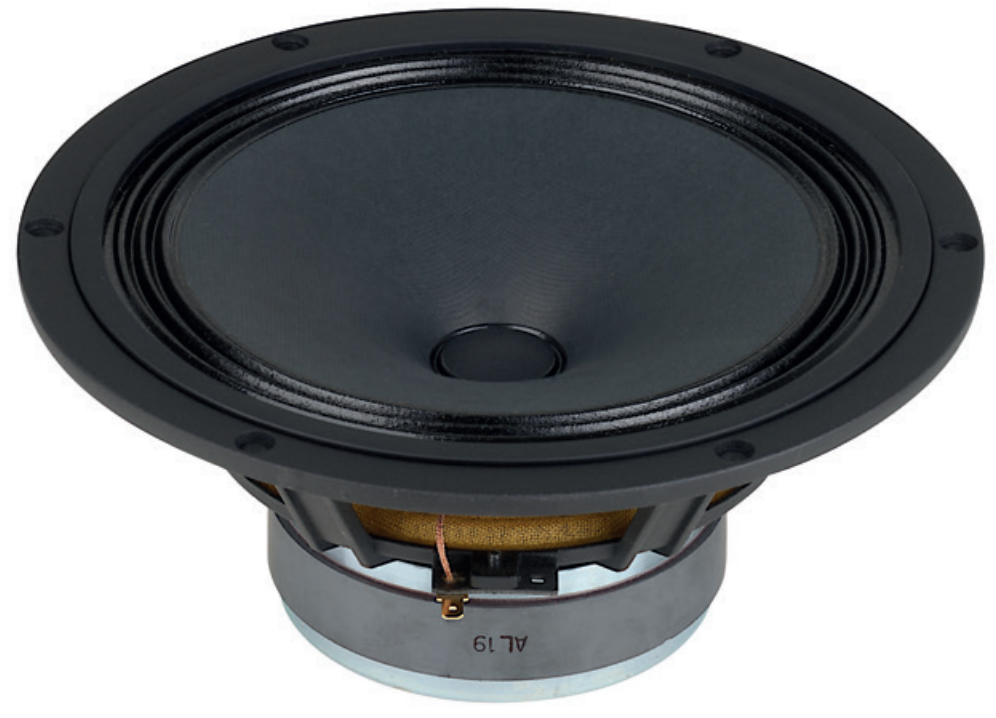

Der Visaton B200 6 Ohm High-End-Breitbandlautsprecher 20cm hat einen super hohen Wirkungsgrad und einen sehr ausgeglichenen Frequenzgang ohne grosse Schwankungen - dies zeichnet diesen HiFi Lautsprecher der Spitzenklasse aus. Durch die technologische Bauweise konnte erreicht werden, dass die Verzerrungen gleichmässig und auf einem äusserst niedrigen Niveau bleiben. Der B 200 ist hervorragend geeignet für den Einsatz in hochwertigen und leistungsstarken 1-Wege-Boxen. Mit diesem Lautsprecher können Ergebinisse erzielt werden, die jeden HiFi Enthusiasten verblüffenden und staunen lässt. Dieser Lautsprecher hat wohl den höchsen Wirkungsgrad unter alle Lautsprechern. Geinget z.B. für JLH1969 Class-A VerstärkerSPEZIFIKATION:• Produkt: Bereitband Lautsprecher B200 6Ohm Visaton• Modell: B 200• Hersteller: Visaton• Hersteller-ArtNr.: 1350• Kategorie: Lautsprecher • Anwendung: Boxenbau für Audio Fanatiker • Technologie: Klasse-A Verstärker• Klang: Natürlich und weich, klare Mitten und detaillierte höhnen, guter Bass• Leistung: 40W RMS (ca. 60W Musik) • Frequenzgang: fu bis 18kHz (-3dB) • Schalldruck: 96 dB • Impedanz: 6 Ohm • Durchmesser: 222m• Einbaudurchmesser: 189mm • Einbautiefe: 86mm • Rauschen: <0.1% Typisch 0.01%• Wirkungsgrad: 96 dB (2.83V/1m) • Anschluss: Zunge: je 4.8x0.8mm• Geräteklasse: High-End HiFi • Montage: z.B. Solo100 (Solo20, Solo50, ...)• Lieferumfang: 1 Lautsprecher (Mono) für Stereo zwei bestellen• Gewicht: 2.441kg• Grösse: 222x222x86mm

Lautsprecherlitze, Zwillingslitze mit Farbkennung, höchstflexibel. SPEZIFIKATION:• Produkt:  Lautsprecherlitze 4.0mm2 High-End• Modell: 2x4.0mm2 2x511x0.1mm2• Hersteller: diverse• Hersteller-ArtNr.: OFC-Litze (Oxygen-Free Copper)• Kategorie: Lautsprecher • Anwendung: Boxen für Audio Fanatiker • Technologie: Breitband Lize • Leiter: Reinstkupfer > 99.95% • Widerstand: 4.95R/km • Masse: 4.4x9.5mm • Leistung: 10-1000W, 2-30m • Isolation: PVC • Farbe: transparent • Frequenzgang: 0-100kHz, hohe frequenzen werden auch mit dem Skin-Effekt duch die 500 Litzen nahezu verlustfrei übertragen.• Lautsrecher Impedanz: 2-16 Ohm• Geräteklasse: High-End HiFi• Lieferumfang: bestellt Menge im Meter am Stück• Gewicht: 0.093kg/m• Grösse: 222x222x10mm

Lautsprecherlitze, Zwillingslitze mit Farbkennung, höchstflexibel. SPEZIFIKATION:• Produkt:  Lautsprecherlitze 4.0mm2 High-End• Modell: 2x2.5mm2 2x322x0.1mm• Hersteller: diverse• Hersteller-ArtNr.: OFC-Litze (Oxygen-Free Copper)• Kategorie: Lautsprecher • Anwendung: Boxen Audio Anschluss High-End • Technologie: Breitband Lize • Leiter: Reinstkupfer > 99.95% • Widerstand: 7.98R/km • Masse: 3.6x7.5mm• Leistung: 10-1000W, 2-30m • Isolation: PVC • Farbe: transparent • Frequenzgang: 0-100kHz, hohe frequenzen werden auch mit dem Skin-Effekt duch die 500 Litzen nahezu verlustfrei übertragen.• Lautsrecher Impedanz: 2-16 Ohm• Geräteklasse: High-End HiFi• Lieferumfang: bestellt Menge im Meter am Stück• Gewicht: 0.093kg/m• Grösse: 222x222x10mm

MOX-Widerstände (Metall-Oxid-Schichtwiderstände) sind für die Wirkungsgradanpassung von High-End Lautsprechern und für passive Frequenzweichen konzipiert. Die MOX sind Hoch belastbar, extrem temperaturbeständig, induktionsarm und haben enge Toleranzen.SPEZIFIKATION:• Produkt: Widerstand MOX 15R 10W• Modell: MOX 15R 10W• Hersteller: Visaton• Hersteller-ArtNr.: 5157• Kategorie: Audio Frequenzweichen • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: Metall Oxid Widerstand• Widerstand: 15  Ohm• Leistung: 10 Watt • Grösse: 8x8x52mm • Toleranz: 2%  • Temperaturkoeffizient (TCR): ±300 ppm/°C• Gewicht: 0.02kg• Grösse: 8x8x52mm

MOX-Widerstände (Metall-Oxid-Schichtwiderstände) sind für die Wirkungsgradanpassung von High-End Lautsprechern und für passive Frequenzweichen konzipiert. Die MOX sind Hoch belastbar, extrem temperaturbeständig, induktionsarm und haben enge Toleranzen.SPEZIFIKATION:• Produkt: Widerstand MOX 4.7R 10W• Modell: MOX 4.7R 10W• Hersteller: Visaton• Hersteller-ArtNr.: 5150• Kategorie: Audio Frequenzweichen • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: Metall Oxid Widerstand• Widerstand: 4.7  Ohm• Leistung: 10 Watt • Grösse: 8x8x52mm • Toleranz: 2%  • Temperaturkoeffizient (TCR): ±300 ppm/°C• Gewicht: 0.02kg• Grösse: 8x8x52mm

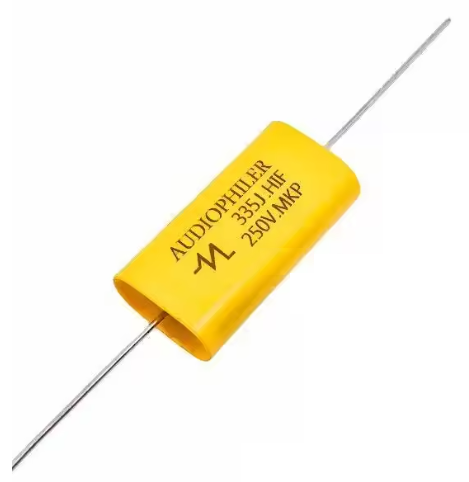

MKT 33uF Folienkondensator MKP 250V sind für die Wirkungsgradanpassung von High-End Lautsprechern und für passive Frequenzweichen konzipiert. Filmkondensatoren für professionelle Frequenzweichen, verlustarm und hoch belastbar. Die MPK Konensator sind die best mögliche Technologie für Frequenzweichen. Die MKP sind den MKT in High-End Systemen vorzuziehen. Sparen Sie nicht am Kondensator in einer Frequenzweiche - Nehmen Sie immer einen MKPBitte beachten Sie die Baugrösse, MKPs sind deutlich grösser als als MKTSPEZIFIKATION:• Produkt: MKP 33uF 250V• Modell: MKP 33uF 250V• Hersteller: Diverse (gelb)• Hersteller-ArtNr.: 336J-HIF• Kategorie: Audio Frequenzweichen (HIF = High Fidelity) • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: MKP Polypropylen-Film-Kondensator, Filmkondensator• Kapazität: 33 uF • Spannungsfestigkeit: 250V • Bauform: Radial (Liegend) MKP-A (A=Liegend)• Toleranz: 5% (J=5%) • Isolationswiderstand: >10G Ohm • Temperaturkoeffizient (TCR): na • Verlust: <0.1% bei 1kHz• Gewicht: 0.08kg• Grösse: 24x30x57mmINFO: EigenschaftMKT (Polyester)MKP (Polypropylen)AnmerkungDielektrikumPolyester (PET)Polypropylen (PP)Der KernunterschiedVerlustfaktor (tan δ)HöherSehr niedrigMKP ist besser für AC/HFTemperaturstabilitätMäßigSehr gutMKP ist stabilerImpulsfestigkeitGeringerSehr hochMKP verträgt hohe StromspitzenFrequenzverhaltenGut für DC & NFExzellent für AC & HFMKP ist für hohe Frequenzen geeignetBaugrößeKompakterGrößerMKT spart PlatzKostenGünstigerTeurerMKT spart GeldHauptanwendungAllzweck, DC, KopplungPerformance, AC, Filter, Audio

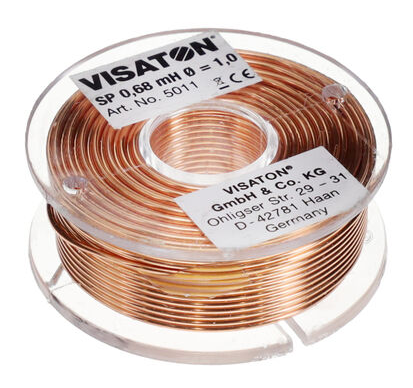

Luftspule für Frequenzweichen mit verzinnten Drahtenden. Hoch belastbar, auf stabilem Wickelkörper.SPEZIFIKATION:• Produkt: Drossel, Luftspule 0.68uH • Modell: Drossel_0.68uH_1.0mm_Luft• Hersteller: Visaton• Hersteller-ArtNr.: 5011• Kategorie: Audio Frequenzweichen (HIF = High Fidelity) • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: Luftspule • Induktivität: 0.68 uH • Widerstand: 0.4 Ohm • Drahtstärke: 1.0mm • Durchmesser: 48mm • Höhe: 18mm • Bauform: Liegend• Toleranz: na • Isolationswiderstand: na • Temperaturkoeffizient (TCR): na • Verlust: <0.1% bei 1kHz• Gewicht: 0.114kg• Grösse: 48x48x18mm

Luftspule für Frequenzweichen mit verzinnten Drahtenden. Hoch belastbar, auf stabilem Wickelkörper.SPEZIFIKATION:• Produkt: Drossel, Luftspule 0.68uH • Modell: Drossel_1.08uH_1.0mm_Luft• Hersteller: Visaton• Hersteller-ArtNr.: 5014• Kategorie: Audio Frequenzweichen (HIF = High Fidelity) • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: Luftspule • Induktivität: 1.0 uH • Widerstand: 0.5 Ohm • Drahtstärke: 1.0mm • Durchmesser: 58mm • Höhe: 18mm • Bauform: Liegend• Toleranz: na • Isolationswiderstand: na • Temperaturkoeffizient (TCR): na • Verlust: <0.1% bei 1kHz• Gewicht: 0.151kg• Grösse: 58x58x18mm

Gehäuse Teilesatz für JLH 1969 unbearbeitet. Bestehend aus: Alu-Bleche Front- und Rückseite roh, Alu-Bleche oben und unten roh, Alukühler 2x0.45K/W links und rechts schwarz und weitere Kleinteile gem. Liste im Aagebot.  SPEZIFIKATION:• Produkt: Gehäuse Kühlkörper 0.5K/W z.B. für JLH 1969 Bausatz• Modell: Gehöuse JLH 1969 unbearbeitet V0.00• Hersteller: System-Alinch• Hersteller-ArtNr.: MMD0340• Kategorie: Elektronik • Anwendung: Audioverstärker • Technologie: Teilesatz unbearbeitet • Menge: Siehe Teileliste unten• Gewicht: 2.5kg• Grösse: 300x300x80mmTeile Liste: 1x Alu Bleche Deckel 300x250x2mm roh ohne Bohrungen 1x Alu Bleche Boden 300x250x4mm roh ohne Bohrungen1x Alu Bleche Frontseite 300x82x2mm roh ohne Bohrungen 1x Alu Bleche Rückseite 300x82x4mm roh ohne Bohrungen 1x Alu Winkel Netzteil 30x30x3 100mm roh ohne Bohrungen 2x Strangkühlkörper Aluminium schwarz eloxiert 300x75x40mm      Kühlleistung je 0.45°K/Watt4x Gehäuse Füsse 17.5x17.5x9mm schwarz für M34x Schrauben M3 Zylinder Kopf 8mm für Füsse16x Schrauben M3 Senkkopf Kopf 8mm für Deckel und Boden8x Schrauben M3 Senkkopf Kopf 8mm für Front- und Rückseite
