Ferrit Stab für LW und MW Empfänger 120mm lang und 10mm DurchmesserTyp: Ferrit-StabHersteller: diverseEinsatz: Loop Antennen, Magnet Antennen Länge: 120mmDurchmesser: 10mm Werkstoff: Ferrit K2006 MnZn  (entspricht N67 & N87)AL-Wert:  ??3'500nH +-25% (AL=L/(N*N)) Permeabilität: 2'100 uiFlussdichte: >490mTFrequenz: bis 2MHz (Eignung für LW und MW  100kHz bis 2MHz)Spezifisches Gewicht: 4.8g/cm3Beschichtung: Nein, rohHersteller-Nr.: Ferrite 10/120Gewicht: 100gDatenblatt K2006: S82449-Datenblatt.pdfFerrit 4B1 NiZn -    Permeabilität: 250ui, Flussdichte: >360mT, Frequenz: bis 20MHz, Eignung für LW, MW & UKWFerrit  3B1 MnZn -  Permeabilität: 900ui Flussdichte: >380mT Frequenz: bis 5MHz,  Eignung für LW und MWFerrit  K2006 MnZn -  Permeabilität: 2100ui Flussdichte: >490mT Frequenz: bis 2MHz,  Eignung für LW und MW Materialkennzeichnung verschiedener Hersteller (Ausschnitt nicht abschliesend)52 = 4B1 (FeeoxCobe) = F14 (Iskra) = B2 (Philips) = K250 (Kashke) = M11 (EPCOS)  . . . und weitere43 = 3B1 (FeeoxCobe) = F6 (Iskra) = 3B1 (Philips) = K1201 (Kashke) . . . und weitere N67 = 3C85 (FeeoxCobe) = 45G (Iskra) = K2006 (Kashke) . . . und weitere

Ferrit Stab für LW und MW Empfänger 200mm lang und 10mm DurchmesserEs sind weitere Stäbe mit 120 und 130mm länge verfügbarTyp: Ferrit-StabHersteller: diverseEinsatz: Loop Antennen, Magnet Antennen Länge: 200mmDurchmesser: 10mm Werkstoff: Ferrit K2006 MnZn  (entspricht N67 & N87)AL-Wert:  ??3'500nH +-25% (AL=L/(N*N)) Permeabilität: 2'100 uiFlussdichte: >490mTFrequenz: bis 2MHz (Eignung für LW und MW  100kHz bis 2MHz)Spezifisches Gewicht: 4.8g/cm3Beschichtung: Nein, rohHersteller-Nr.: Ferrite 10/200Gewicht: 100gDatenblatt K2006: S82448-Datenblatt.pdfFerrit 4B1 NiZn -    Permeabilität: 250ui, Flussdichte: >360mT, Frequenz: bis 20MHz, Eignung für LW, MW & UKWFerrit  3B1 MnZn -  Permeabilität: 900ui Flussdichte: >380mT Frequenz: bis 5MHz,  Eignung für LW und MWFerrit  K2006 MnZn -  Permeabilität: 2100ui Flussdichte: >490mT Frequenz: bis 2MHz,  Eignung für LW und MW Materialkennzeichnung verschiedener Hersteller (Ausschnitt nicht abschliesend)52 = 4B1 (FeeoxCobe) = F14 (Iskra) = B2 (Philips) = K250 (Kashke) = M11 (EPCOS)  . . . und weitere43 = 3B1 (FeeoxCobe) = F6 (Iskra) = 3B1 (Philips) = K1201 (Kashke) . . . und weitere N67 = 3C85 (FeeoxCobe) = 45G (Iskra) = K2006 (Kashke) . . . und weitere

Ferrit Stab für LW und MW Empfänger 130mm lang und 10mm DurchmesserTyp: Ferrit-StabHersteller: diverseEinsatz: Loop Antennen, Magnet AntennenLänge: 130mmDurchmesser: 10mmWerkstoff: Ferrit K2006 MnZn (entspricht N67 & N87)AL-Wert:  ??3'500nH +-25% (AL=L/(N*N)) Permeabilität: 2'100 uiFlussdichte: >490mTFrequenz: bis 2MHz (Eignung für LW und MW  100kHz bis 2MHz)Spezifisches Gewicht: 4.8g/cm3Beschichtung: Nein, rohHersteller-Nr.: Ferrite 10/130Gewicht: 100gDatenblatt K2006: S82450-Datenblatt.pdfFerrit 4B1 NiZn -    Permeabilität: 250ui, Flussdichte: >360mT, Frequenz: bis 20MHz, Eignung für LW, MW & UKWFerrit  3B1 MnZn -  Permeabilität: 900ui Flussdichte: >380mT Frequenz: bis 5MHz,  Eignung für LW und MWFerrit  K2006 MnZn -  Permeabilität: 2100ui Flussdichte: >490mT Frequenz: bis 2MHz,  Eignung für LW und MW Materialkennzeichnung verschiedener Hersteller (Ausschnitt nicht abschliesend)52 = 4B1 (FeeoxCobe) = F14 (Iskra) = B2 (Philips) = K250 (Kashke) = M11 (EPCOS)  . . . und weitere43 = 3B1 (FeeoxCobe) = F6 (Iskra) = 3B1 (Philips) = K1201 (Kashke) . . . und weitereN67 = 3C85 (FeeoxCobe) = 45G (Iskra) = K2006 (Kashke) . . . und weitere

Ferrit Stab für LW und MW Empfänger 200mm lang und 9mm DurchmesserEs sind weitere Stäbe mit 120 und 130mm länge verfügbarTyp: Ferrit-StabHersteller: diverseEinsatz: Loop Antennen, Magnet Antennen Länge: 200mmDurchmesser: 9mm Werkstoff: Ferrit K2006 MnZn  (entspricht N67 & N87)AL-Wert:  ??3'500nH +-25% (AL=L/(N*N)) Permeabilität: 2'100 uiFlussdichte: >490mTFrequenz: bis 2MHz (Eignung für LW und MW  100kHz bis 2MHz)Spezifisches Gewicht: 4.8g/cm3Beschichtung: Nein, rohHersteller-Nr.: Ferrite 9/200Gewicht: 100gDatenblatt K2006: S82448-Datenblatt.pdfFerrit 4B1 NiZn -    Permeabilität: 250ui, Flussdichte: >360mT, Frequenz: bis 20MHz, Eignung für LW, MW & UKWFerrit  3B1 MnZn -  Permeabilität: 900ui Flussdichte: >380mT Frequenz: bis 5MHz,  Eignung für LW und MWFerrit  K2006 MnZn -  Permeabilität: 2100ui Flussdichte: >490mT Frequenz: bis 2MHz,  Eignung für LW und MW Materialkennzeichnung verschiedener Hersteller (Ausschnitt nicht abschliesend)52 = 4B1 (FeeoxCobe) = F14 (Iskra) = B2 (Philips) = K250 (Kashke) = M11 (EPCOS)  . . . und weitere43 = 3B1 (FeeoxCobe) = F6 (Iskra) = 3B1 (Philips) = K1201 (Kashke) . . . und weitere N67 = 3C85 (FeeoxCobe) = 45G (Iskra) = K2006 (Kashke) . . . und weitere

Ferrit Stab für LW und MW Empfänger 120mm lang und 10mm DurchmesserTyp: Ferrit-StabHersteller: diverseEinsatz: Loop Antennen, Magnet Antennen Länge: 120mmDurchmesser: 10mm Werkstoff: Ferrit K2006 MnZn  (entspricht N67 & 87)AL-Wert:  ??3'500nH +-25% (AL=L/(N*N)) Permeabilität: 2'100 uiFlussdichte: >490mTFrequenz: bis 2MHz (Eignung für LW und MW  100kHz bis 2MHz)Spezifisches Gewicht: 4.8g/cm3Beschichtung: Nein, rohHersteller-Nr.: Ferrite 10/120Gewicht: 100gDatenblatt K2006: S82449-Datenblatt.pdfFerrit 4B1 NiZn -    Permeabilität: 250ui, Flussdichte: >360mT, Frequenz: bis 20MHz, Eignung für LW, MW & UKWFerrit  3B1 MnZn -  Permeabilität: 900ui Flussdichte: >380mT Frequenz: bis 5MHz,  Eignung für LW und MWFerrit  K2006 MnZn -  Permeabilität: 2100ui Flussdichte: >490mT Frequenz: bis 2MHz,  Eignung für LW und MW Materialkennzeichnung verschiedener Hersteller (Ausschnitt nicht abschliesend)52 = 4B1 (FeeoxCobe) = F14 (Iskra) = B2 (Philips) = K250 (Kashke) = M11 (EPCOS)  . . . und weitere43 = 3B1 (FeeoxCobe) = F6 (Iskra) = 3B1 (Philips) = K1201 (Kashke) . . . und weitere N67 = 3C85 (FeeoxCobe) = 45G (Iskra) = K2006 (Kashke) . . . und weitere

N27 Der Kraftprotz * Das Material N27 wurde speziell für die Übertragung von Leistung entwickelt. Wenn Sie einen Transformator für ein Schaltnetzteil bauen, bei dem viel Energie durch den Kern "gepumpt" wird, ist N27 die richtige Wahl. Das Material verkraftet hohe magnetische Aussteuerungen, ohne zu heiss zu werden.Ringkern 27mm Ferrit N27  (Die 27mm betreffen den Ferrit Kern ohne die Isolierbeschichtung) Einsatz Zweck: Leistungsübertrager, impuls- und Breitbandübertrager so wie Drosseln TECHNISCHE-DATEN: • Produkt: Ringkern • Modell: Ferrit Ring 27mm • Hersteller: EPCOS  • Herstellernummer: B64290-L618-X27 • Einsatz: Schaltnetzteile, Drosseln, Übertrager • Werkstoff: Ferrit N27 (Siferrit / Ferroxcube) • L / Windung: 2.53uH • AL-Wert: 2'530nH +-25% (AL=L/(N*N)) • Permeabilität: 2'000ui • Farbcode: blau  • Frequenz: N27 Eignung 1kHz bis 200kHz (500kHz) • Beschichtung: Ja, isolierend (Epoxyd / Polyamid) • Grösse Ferrit Kern: Durchmesser 26.8mm, Durchmesser innen 13.5mm, höhe 11.0mm • Gewicht: 3.7gTabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz Transformer N27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz Filter N49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt Transformer N53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

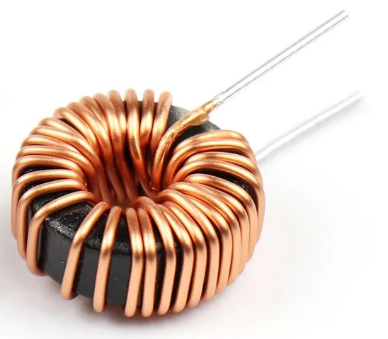

Induktivität 330uH 3.0A 0.095R RM:10.0mm stehend bedrahtetAusgelegt für Schaltnetzteile, FilterTyp: Induktivität •    Hersteller: ‎SMAMZ / HOROJDTH / JCCON •    HerstellerNr.: 65125 •    Einsatz: Filter •    Induktivität: 330µH •    Strom: 3.0A •    Widerstand: 95mR •    Drahtstärke: 0.5mm•    Kern-Typ: 65125 Magnetic Ring Inductance •    Material: Fe/Si/Al (Eisen, Silizium, Aluminium) •    Ringkern Masse: Breite 5mm, aussen 13mm (Ringkern ohne Bewicklung) •    Ringkern Masse: Breite 7mm, aussen 16mm (Ringkern mit Bewicklung)•    Rastermass: 10mm •    Bedrahtet: ja 12mm, Drahtdurchmesser 0.65mm •    Grösse: 9.5x9.5x18mm  16g

Kupfer Lack Draht 0.5mm 1.0kg• Produkt: Kupferlackdraht• Modell: na• Hersteller: na• Hersteller-ArtNr.: na• Kategorie: Induktivitäten• Anwendung: Induktivitäten, Transformatoren, Filter • Typ: Spulen-Draht • Durchmesser: 0.5mm• Querschnitt: Gesamt-Fläche 0.2mm2 Cu (genau 0.1963mm2)• Werkstoff: Kupfer• Isolation: Polyurethan• Belastbarkeit: 0.5A • Maximale Betriebstemperatur: 155°C• Frequenz: bis 0.5MHz • Isolationsfestigkeit: bis 155°C, Lötbar ab 375°C• Hersteller-Nr.: na• Gewicht: 1.0kg

Ferrit Stabkern AL40 20mm lang und 5mm Durchmesser, zum Wickeln von Speicherdrosseln und LeistungsfilterDaten: •  Typ: Ferrit-Kern •  Hersteller: diverse •   Einsatz: Speicherdrosseln und Leistungsfilter •   Länge: 20mm •   Durchmesser: 5mm •   Werkstoff: Ferrit Ni-Zn  •   Material: L82 •   AL-Wert:  25nH +-25% (AL=L/(N*N)) (Bei dicken Drähten 20nH zum berechnen nehmen) •   Permeabilität: 280-460 ui •   Flussdichte: 220mT •   Frequenz: bis 20MHz •   Spezifisches Gewicht: 4.8g/cm3 •   Beschichtung: Nein, roh •   Gewicht: 2.38gDer Aktikel beinhaltet nur den Ferrit Kern ohne Kupfer BewicklungBitte beachten Sie, dass Stäbe für Speicherdrosseln funktionieren, jedoch durch die hohe Frequenz und die gerade auslaufenden Feldlinien ein hohes Mass an EMI Störsignalen entstehen können. Bei Filterdrosseln sind die EMI Störungen vernachlässigbarAL=25nH (AL=L/(N*N)) Draht___Windungen___Induktivität2.0mm______6.5T________ 1.0uH1.5mm_______9.5T________ 1.8uH1.5mm______10.5T________ 1.8uH1.2mm______13.5T________ 3.6uH1.0mm_______9.5T________ 2.0uH1.0mm______12.5T________ 3.2uH1.0mm______14.5T________ 4.2uH0.8mm______16.5T________ 4.7uH0.7mm______27.5T________ 17uH0.6mm______32.5T________ 24uH0.5mm______38.5T________ 35uH

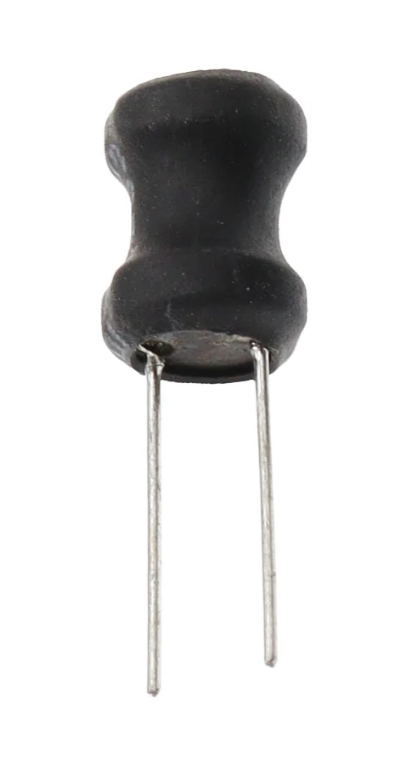

Induktivität 220µH 0.3A 0.62R RM:5.0mm stehend bedrahtetAusgelegt für SchaltnetzteileTyp: InduktivitätHersteller: ChinaModell: LH0810-221MEinsatz: Schaltnetzteile / FilterInduktivität: 220µHStrom: 0.3AWiderstand: 0.62RGüte Q: 40Grösse: Durchmesser: 8.0mm, Höhe:10mm, Bauform: 07HCPMaterial: FeritRastermass: 5.0mmBedrahtet: ja 12mm, Drahtdurchmesser 0.8mmGrösse: 8.3x8.3x10mm  5.0g

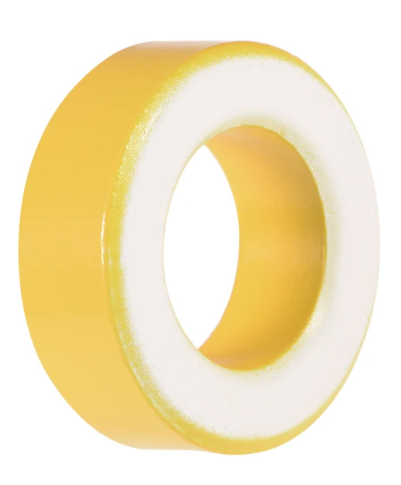

Ringkern 33mm Mat26 Eisen Piulver (Die 33mm betreffen den Ferrit Kern ohne die Isolierbeschichtung)Zur Herstellung von Filtern & Drosseln. Universal Typ für Filter und Speicher Drosseln Typ: RingkernHersteller: AmidonHerstellerArtNr.: T130-26Einsatz: Schaltnetzteile, Drosseln, ÜbertragerWerkstoff: Eisenpulver Materisl 26AL-Wert: 81nH +-25% (AL=L/(N*N))Permeabilität: 75uiFrequenz: Mat26 Eignung 10kHz bis 30kHz (1MHz)Beschichtung: Ja, isolierend (Epoxyd / Polyamid)Hersteller-Nr.: T130-26Grösse Kern: Durchmesser 16mm, Durchmesser innen 9.6mm, höhe 6.6mmGrösse inkl. Beschichtung: Durchmesser 33.5mm, Durchmesser innen 19.5mm, breite 11.1mmGewicht: 0.046gEinig Puver Kern Materialien:Mat 26 AL 78 (Gelb/Weiss) ist ein billiges standardmaterial für Standard Anforderungen.Mat 52 AL 81 (Grün/Blau) mit 30-50% weniger Verlusten.Sendust (Schwarz) Pulver Staub Kerne S83569Tabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz TransformerN27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz LeistungstransformerN42:  1-100kHz FilterN49:   0.3-1.0MHz LeistungstransformerN53:  -200kHz Dioden Splitt TransformerN53:   16-200kHz LeistungstransformerN59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

Induktivität 220uH 3.0A Drossel Filter Mat26 0.05R RM:5.5mm stehend bedrahtetAusgelegt für Filter-Drossel von Schaltnetzteilen AC-Seitig (oder Ausgangsseitig)Eignung: 230AC-Netz-Filter bis 1MHz , Speicher Drossel für DC/DC wandler bis 30kHzDaten: •    Typ: Induktivität •    Hersteller: China •    Einsatz: Schaltnetzteile •    Induktivität: 220µH •    Permeabilität: u0=70 •    Strom: 2.5A (3.0A) •    Widerstand: 0.05R •    Grösse: Durchmesser: 13mm, Bauform: •    Material: Eisenpulver Material 26 (Gelb/Weiss) •    Rastermass: 5.5mm •    Bedrahtet: ja 12mm, Drahtdurchmesser 0.5mm •    Grösse: 13x13x5mm  25.0g

Luftspule für Frequenzweichen mit verzinnten Drahtenden. Hoch belastbar, auf stabilem Wickelkörper.SPEZIFIKATION:• Produkt: Drossel, Luftspule 0.68uH • Modell: Drossel_0.68uH_1.0mm_Luft• Hersteller: Visaton• Hersteller-ArtNr.: 5011• Kategorie: Audio Frequenzweichen (HIF = High Fidelity) • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: Luftspule • Induktivität: 0.68 uH • Widerstand: 0.4 Ohm • Drahtstärke: 1.0mm • Durchmesser: 48mm • Höhe: 18mm • Bauform: Liegend• Toleranz: na • Isolationswiderstand: na • Temperaturkoeffizient (TCR): na • Verlust: <0.1% bei 1kHz• Gewicht: 0.114kg• Grösse: 48x48x18mm

Luftspule für Frequenzweichen mit verzinnten Drahtenden. Hoch belastbar, auf stabilem Wickelkörper.SPEZIFIKATION:• Produkt: Drossel, Luftspule 0.68uH • Modell: Drossel_1.08uH_1.0mm_Luft• Hersteller: Visaton• Hersteller-ArtNr.: 5014• Kategorie: Audio Frequenzweichen (HIF = High Fidelity) • Anwendung: Frequenzweichen und Wirkungsanpassungen • Technologie: Luftspule • Induktivität: 1.0 uH • Widerstand: 0.5 Ohm • Drahtstärke: 1.0mm • Durchmesser: 58mm • Höhe: 18mm • Bauform: Liegend• Toleranz: na • Isolationswiderstand: na • Temperaturkoeffizient (TCR): na • Verlust: <0.1% bei 1kHz• Gewicht: 0.151kg• Grösse: 58x58x18mm

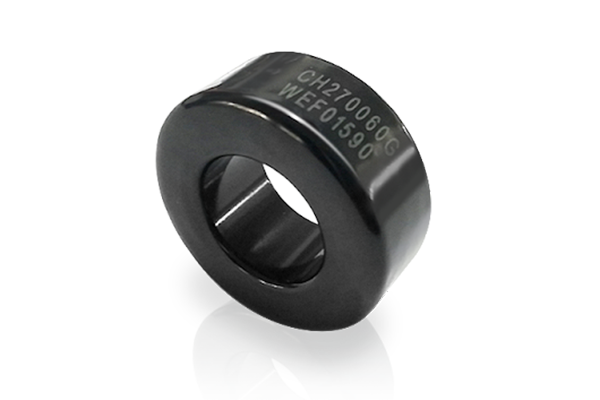

Ringkern 20.3mm Sendust Eisen Pulver (Die 20.3mm betreffen den Eisen Pulver Kern ohne die Isolierbeschichtung). Zur Herstellung von hochwertigen modernen Filtern & Drosseln. Sendust ist eine Legierung aus Aluminium, Silizium und Eisen. Dieses Material ist deutlich hochwertiger als die standard Material 26 (Gelb/Weiss) und hat wesentlich geringere Verluste als EisenpulverTyp: RingkernHersteller: diverseHerstellerArtNr.: CS203125Einsatz: Speicher-Drosseln, FilterWerkstoff: Sendust - Aluminium 6%, Silizium 6% und Eisen 85%AL-Wert: 80nH +-25% (AL=L/(N*N))Permeabilität: 125uiFarbe: SchwarzFrequenz: Eignung bis 500kHz (1MHz)Beschichtung: Ja, isolierend (Epoxyd / Polyamid)Grösse Kern: Durchmesser 20.3mm, Durchmesser innen 12.7mm, höhe 6.35mmGewicht: 0.046gTabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz TransformerN27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz FilterN49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt TransformerN53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

N30 der Filter-Spezialist - N30 gehört zu den hochpermeablen Materialien. Es wird dort eingesetzt, wo man mit wenigen Windungen eine hohe Induktivität erreichen will, um Störungen zu unterdrücken.Vorteil: Durch den hohen AL-Wert (fast doppelt so hoch wie N27) erreichen Sie eine starke Dämpfung von Störsignalen bei kleiner Bauweise.Nachteil: Es sättigt schneller als N27. Wenn Sie versuchen, viel Leistung darüber zu übertragen, "steigt der Kern aus", die Induktivität bricht zusammen und er wird heiss. Ringkern 16mm Ferrit N30 (Die 16mm betreffen den Ferrit Kern ohne die Isolierbeschichtung)Zur Herstellung von Impuls-, Breitband-, Symmetrieüberträgern & DrosselnDas  Ferrit Material N30Typ: RingkernHersteller: TDKEinsatz: Schaltnetzteile, Drosseln, ÜbertragerWerkstoff: Ferrit N30L / Windows: 2.77uH AL-Wert: 2'770nH +-25% (AL=L/(N*N)) Permeabilität: 4'300uiFrequenz: N30 Eignung 10kHz bis 400kHz (1MHz) Beschichtung: Ja, isolierend (Epoxyd / Polyamid)Hersteller-Nr.: B64290L45X830Grösse Ferrit Kern: Durchmesser 16mm, Durchmesser innen 9.6mm, höhe 6.6mmGrösse inkl. Beschichtung: Durchmesser 17.2mm, Durchmesser innen 8.5mm, höhe 7.3mmGewicht: 3.7gTabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz Transformer N27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz Filter N49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt Transformer N53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

N27 Der Kraftprotz * Das Material N27 wurde speziell für die Übertragung von Leistung entwickelt. Wenn Sie einen Transformator für ein Schaltnetzteil bauen, bei dem viel Energie durch den Kern "gepumpt" wird, ist N27 die richtige Wahl. Das Material verkraftet hohe magnetische Aussteuerungen, ohne zu heiss zu werden.Einsatz Zweck: Leistungsübertrager, impuls- und Breitbandübertrager so wie Drosseln Typ: E-KernHersteller: diverseEinsatz: Schaltnetzteile, Drosseln, ÜbertragerWerkstoff: Ferrit N27L / Windows: 1.7uHAL-Wert: 1'700nH +30/-20%  (AL=L/(N*N)) Permeabilität: 1'510uiFrequenz: N27 Eignung 25kHz bis 200kHz Set: JA - Bestehend aus 2xFerrit E-Kerne, Spulenkörper zum bewickeln, 2xKlammern Beschichtung: Nein nicht notwendig, Spulenkörper vorhandenBewicklungsplatz: 5.3x17.5mm (maximal)Grösse Ferrit Kern: 2Stk. E-Kerne 2*15.2x30x7.3mm (HxLxB)Grösse Spulenkörper: 31.4x35.4x20mmGewicht: 26g2 x B66319G0000X127 (2xE-Kern)1 x B66232B1114T001 (Spulenkörper)2 x B66232A2010X000 (2xKern Klammern)Tabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz Transformer N27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz Filter N49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt Transformer N53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

N27 Der Kraftprotz * Das Material N27 wurde speziell für die Übertragung von Leistung entwickelt. Wenn Sie einen Transformator für ein Schaltnetzteil bauen, bei dem viel Energie durch den Kern "gepumpt" wird, ist N27 die richtige Wahl. Das Material verkraftet hohe magnetische Aussteuerungen, ohne zu heiss zu werden.Einsatz Zweck: Leistungsübertrager, impuls- und Breitbandübertrager so wie Drosseln E-Kern 39x39x9.5mm Ferrit N27 Set AL2100Typ: E-KernHersteller: diverseEinsatz: Schaltnetzteile, Drosseln, ÜbertragerWerkstoff: Ferrit N27L / Windung: 1.7uHAL-Wert: 1'700nH +30/-20%  (AL=L/(N*N)) Permeabilität: 1'480uiLuft-Spalt: nein - (Kann durch einlegen von Papier / Karton erstellt werden)Frequenz: N27 Eignung 25kHz bis 200kHz Set: JA - Bestehend aus 2xFerrit E-Kerne ohne Spulenkörper Beschichtung: NeinMenge: 2 (1 Set)Verschluss: Ohne Klammern, Verbindung durch leimen (Klebeverbindung)Kernbezeichnung:  2 x B66229-G-X127 (2xE-Kern)Spulenkern: Es sind keine Spulenkörper verfügbar oder bestellbar Bewicklungsplatz: 6.6x22.4mm (maximal)Grösse Ferrit Kern: 2Stk. E-Kerne 2*15.2x30x7.3mm (HxLxB)Grösse Spulenkörper: 32.0x32.8x9.5mmGewicht: 26gZusatzinformation: - Die Kerne sind nicht isoliert, vor dem bewickeln muss der Kern zum Lackdraht elektrisch isoliert werden.- Die Kerne sind scharfkantig, es ist genügend Isolation einzuberechnen.Tabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz Transformer N27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz Filter N49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt Transformer N53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

Induktivität 220µH 0.64A 0.38R RM:5.0mm stehend bedrahtetAusgelegt für SchaltnetzteileTyp: InduktivitätHersteller: FASTRONEinsatz: SchaltnetzteileInduktivität: 220µHStrom: 0.64AWiderstand: 0.38RGrösse: Durchmesser: 8.3mm, Höhe:10mm, Bauform: 07HCPMaterial: FeritRastermass: 5.0mmBedrahtet: ja 12mm, Drahtdurchmesser 0.8mmGrösse: 8.3x8.3x10mm  5.0g

HF-Litze (LitzWire) für LW und MW Empfänger 10mTyp: Spulen-DrahtHersteller: diverseEinsatz: Loop Antennen, Magnet Antennen, Langwellen und Mittelwellen Antennen Länge: 10mHersteller Typ: Cltgxdd 0.07x50Durchmesser: 50x0.05mm einzeln isoliertStrands: 50Querschnitt: Gesamt-Fläche 0.10mm2 Cu Werkstoff: KupferIsolation: PolyesterBelastbarkeit: 0.5AFrequenz: bis 2MHz (Eignung für LW und MW  100kHz bis 2MHz)Isolationsfestigkeit: bis 155 Grad, Lötbar ab 375 GradHersteller-Nr.: naGewicht: 0.01lgFrequenzeignung LitzWire / HF-Litze - Einsatz:50 - 300kHz  -   LitzWire 30-50 Litzen0.3 - 1-5MHz  -  LitzWire 07-20 Litzen1.5 - 3.0MHz  -  LitzWire 01-07 Litzen3.0 - 20MHz   -  Volldraht > 20MHz         -  Volldraht versilbert  Durchmesser: 50x0.05mm, Gesamt-Fläche 0.10mm2, Belastbarkeit: 0.5ADurchmesser: 50x0.07mm, Gesamt-Fläche 0.19mm2, Belastbarkeit: 1.0A

N27 Der Kraftprotz * Das Material N27 wurde speziell für die Übertragung von Leistung entwickelt. Wenn Sie einen Transformator für ein Schaltnetzteil bauen, bei dem viel Energie durch den Kern "gepumpt" wird, ist N27 die richtige Wahl. Das Material verkraftet hohe magnetische Aussteuerungen, ohne zu heiss zu werden.Ringkern 16mm Ferrit N27  (Die 16mm betreffen den Ferrit Kern ohne die Isolierbeschichtung) Einsatz Zweck: Leistungsübertrager, impuls- und Breitbandübertrager so wie DrosselnTyp: RingkernHersteller: FerroxubeEinsatz: Schaltnetzteile, Drosseln, ÜbertragerWerkstoff: Ferrit N27 (Siferrit / Ferroxcube)L / Windung: 1.1uHAL-Wert: 1'130nH +-25% (AL=L/(N*N)) Permeabilität: 2'000uiFarbcode: blau (Ferrite N27 . . . N87)Frequenz: N27 Eignung 1kHz bis 200kHz (500kHz) Beschichtung: Ja, isolierend (Epoxyd / Polyamid)Grösse Ferrit Kern: Durchmesser 16mm, Durchmesser innen 9.6mm, höhe 6.6mmGrösse inkl. Beschichtung: Durchmesser 17.2mm, Durchmesser innen 8.5mm, höhe 7.3mmGewicht: 3.7gTabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz Transformer N27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz Filter N49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt Transformer N53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter

Induktivität 220µH 1.52A 0.23R RM:7.0mm stehend bedrahtet.Ausgelegt für SchaltnetzteileTyp: InduktivitätHersteller: FASTRONEinsatz: SchaltnetzteileInduktivität: 220µHStrom: 1.52AWiderstand: 0.225RGrösse: Durchmesser: 12.5mm, Höhe:10.8mm, Bauform: 09HVPMaterial: FeritRastermass: 7.0mmBedrahtet: ja 12mm, Drahtdurchmesser 0.8mmGrösse: 12.5x12.5x10.8mm  7.0g

N30 der Filter-Spezialist - N30 gehört zu den hochpermeablen Materialien. Es wird dort eingesetzt, wo man mit wenigen Windungen eine hohe Induktivität erreichen will, um Störungen zu unterdrücken.Vorteil: Durch den hohen AL-Wert (fast doppelt so hoch wie N27) erreichen Sie eine starke Dämpfung von Störsignalen bei kleiner Bauweise.Nachteil: Es sättigt schneller. Wenn Sie versuchen, viel Leistung darüber zu übertragen, "steigt der Kern aus", die Induktivität bricht zusammen und er wird heiss. Ringkern 25mm Ferrit N30 (Die 25mm betreffen den Ferrit Kern ohne die Isolierbeschichtung)Zur Herstellung von Impuls-, Breitband-, Symmetrieüberträgern & DrosselnDas  Ferrit Material N30Typ: RingkernHersteller: TDKEinsatz: Schaltnetzteile, Drosseln, ÜbertragerWerkstoff: Ferrit N30L / Windows: 4.6uHAL-Wert: 4'620nH +-25%  (AL=L/(N*N)) Permeabilität: 4'300uiFrequenz: N30 Eignung 10kHz bis 400kHz (1MHz) Beschichtung: Ja, isolierend (Epoxyd / Polyamid)Hersteller-Nr.: B64290L618X830Grösse Ferrit Kern: Durchmesser 25mm, Durchmesser innen 14.8mm, höhe 10mmGrösse inkl. Beschichtung: Durchmesser 26.6mm, Durchmesser innen 13.5mm, höhe 11mmGewicht: 16gTabelle der Ferrit Materialen und deren Einsatzgebiet:N26:  1-100kHz Transformer N27:  25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30:  10-400kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN41:   25-150kHz Leistungstransformer N42:  1-100kHz Filter N49:   0.3-1.0MHz Leistungstransformer N53:  -200kHz Dioden Splitt Transformer N53:   16-200kHz Leistungstransformer N59:   0.5-1.5MHz LeistungstransformerN62:  16-200kHz Dioden Splitt TransformerN67:  25-300kHz, Leistungs- und Hochspannungs- TransformerN72:  25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- TransformerN82:  16-300kHz Dioden Splitt TransformerN87:  25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- TransformerN49:  0.3-1MHz DC/DC converterN59:  0.5-1MHz DC/DC converter
