Ringkern 33mm Eisenpulver Mat26 AL78 T130-26 Ferrit
5,50 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktinformationen "Ringkern 33mm Eisenpulver Mat26 AL78 T130-26 Ferrit"
Ringkern 33mm Mat26 Eisen Piulver (Die 33mm betreffen den Ferrit Kern ohne die Isolierbeschichtung)
Zur Herstellung von Filtern & Drosseln. Universal Typ für Filter und Speicher Drosseln
Typ: Ringkern
Hersteller: Amidon
HerstellerArtNr.: T130-26
Einsatz: Schaltnetzteile, Drosseln, Übertrager
Werkstoff: Eisenpulver Materisl 26
AL-Wert: 81nH +-25% (AL=L/(N*N))
Permeabilität: 75ui
Frequenz: Mat26 Eignung 10kHz bis 30kHz (1MHz)
Beschichtung: Ja, isolierend (Epoxyd / Polyamid)
Hersteller-Nr.: T130-26
Grösse Kern: Durchmesser 16mm, Durchmesser innen 9.6mm, höhe 6.6mm

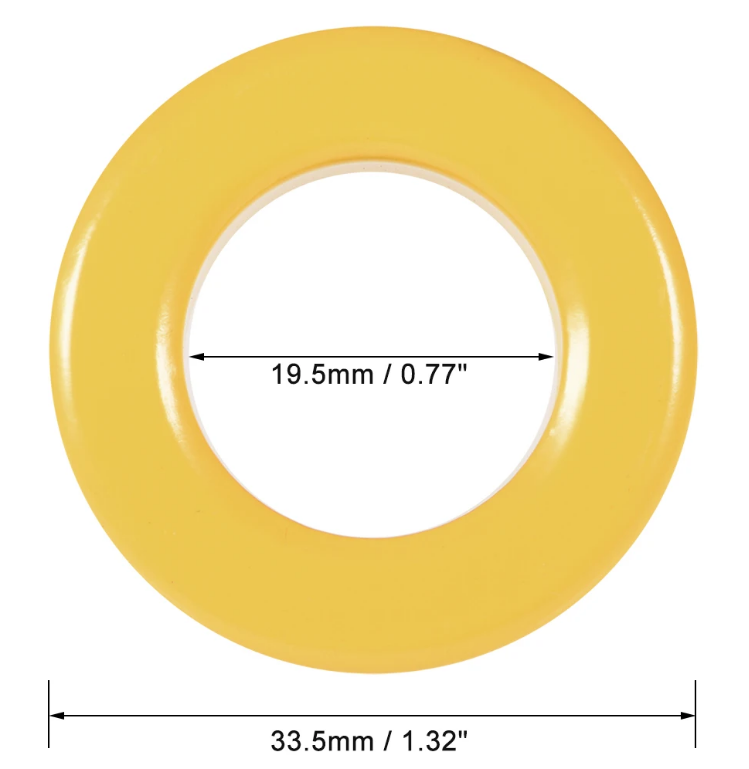

Grösse inkl. Beschichtung: Durchmesser 33.5mm, Durchmesser innen 19.5mm, breite 11.1mm
Gewicht: 0.046g
Einig Puver Kern Materialien:
Mat 26 AL 78 (Gelb/Weiss) ist ein billiges standardmaterial für Standard Anforderungen.
Mat 52 AL 81 (Grün/Blau)
mit 30-50% weniger Verlusten.
Sendust (Schwarz) Pulver Staub Kerne S83569
Tabelle der Ferrit Materialen und deren Einsatzgebiet:
N26: 1-100kHz Transformer
N27: 25-150kHz Transformer, DC/DC, Leistungstransformer und Übertrager
N30: 10-400kHz Transformer, DC/DC, Leistungstransformer und Übertrager
N41: 25-150kHz Leistungstransformer
N42: 1-100kHz Filter
N49: 0.3-1.0MHz Leistungstransformer
N53: -200kHz Dioden Splitt Transformer
N53: 16-200kHz Leistungstransformer
N59: 0.5-1.5MHz Leistungstransformer
N62: 16-200kHz Dioden Splitt Transformer
N67: 25-300kHz, Leistungs- und Hochspannungs- Transformer
N72: 25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- Transformer
N82: 16-300kHz Dioden Splitt Transformer
N87: 25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- Transformer
N49: 0.3-1MHz DC/DC converter
N59: 0.5-1MHz DC/DC converter
