E-Kern 30mm Ferrit N27 Set AL1700 (SET: 2xE-Kern, Spulenkörper, 2xKlammern)
Regulärer Preis:
14,50 CHF
Versandfertig in 30 Tagen, Lieferzeit 1 Tag
Produktnummer:
S82140
Produktinformationen "E-Kern 30mm Ferrit N27 Set AL1700 (SET: 2xE-Kern, Spulenkörper, 2xKlammern)"
N27 Der Kraftprotz * Das Material N27 wurde speziell für die Übertragung von Leistung entwickelt. Wenn Sie einen Transformator für ein Schaltnetzteil bauen, bei dem viel Energie durch den Kern "gepumpt" wird, ist N27 die richtige Wahl. Das Material verkraftet hohe magnetische Aussteuerungen, ohne zu heiss zu werden.
Einsatz Zweck: Leistungsübertrager, impuls- und Breitbandübertrager so wie Drosseln
Typ: E-Kern
Hersteller: diverse
Einsatz: Schaltnetzteile, Drosseln, Übertrager
Werkstoff: Ferrit N27
L / Windows: 1.7uH
AL-Wert: 1'700nH +30/-20% (AL=L/(N*N))
Permeabilität: 1'510ui
Frequenz: N27 Eignung 25kHz bis 200kHz
Set: JA - Bestehend aus 2xFerrit E-Kerne, Spulenkörper zum bewickeln, 2xKlammern
Beschichtung: Nein nicht notwendig, Spulenkörper vorhanden
Bewicklungsplatz: 5.3x17.5mm (maximal)
Grösse Ferrit Kern: 2Stk. E-Kerne 2*15.2x30x7.3mm (HxLxB)

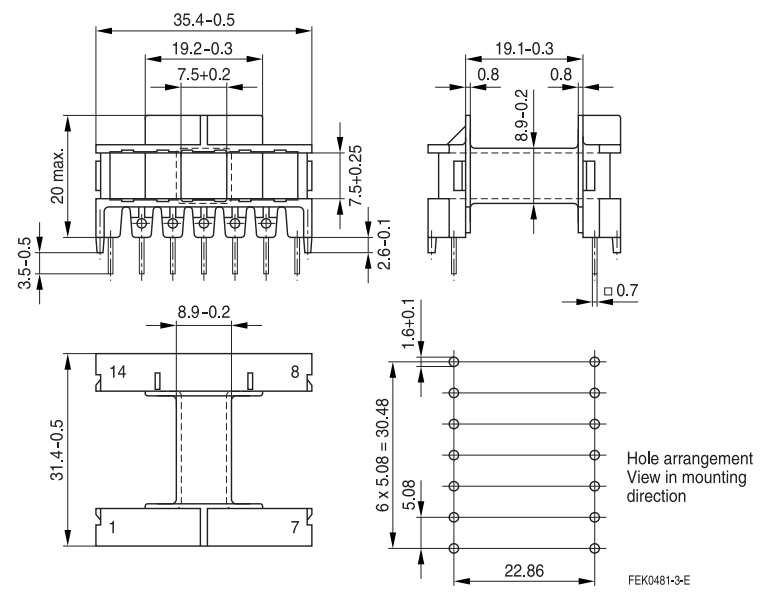

Grösse Spulenkörper: 31.4x35.4x20mm
Gewicht: 26g
2 x B66319G0000X127 (2xE-Kern)

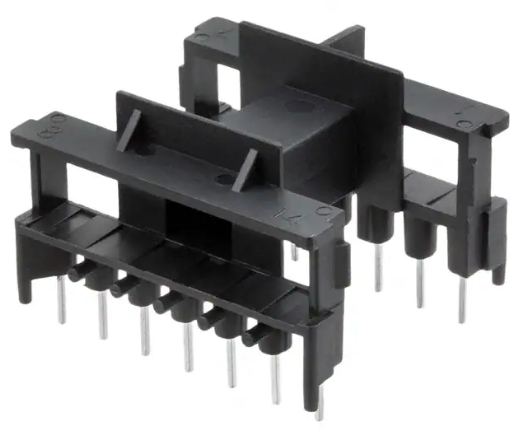

1 x B66232B1114T001 (Spulenkörper)

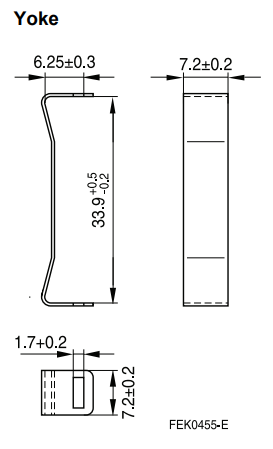

2 x B66232A2010X000 (2xKern Klammern)
Tabelle der Ferrit Materialen und deren Einsatzgebiet:
N30: 10-400kHz Transformer, DC/DC, Leistungstransformer und Übertrager
N41: 25-150kHz Leistungstransformer
N42: 1-100kHz Filter
N49: 0.3-1.0MHz Leistungstransformer
N53: -200kHz Dioden Splitt Transformer
N53: 16-200kHz Leistungstransformer
N59: 0.5-1.5MHz Leistungstransformer
N62: 16-200kHz Dioden Splitt Transformer
N67: 25-300kHz, Leistungs- und Hochspannungs- Transformer
N72: 25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- Transformer
N82: 16-300kHz Dioden Splitt Transformer
N87: 25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- Transformer
N49: 0.3-1MHz DC/DC converter
N59: 0.5-1MHz DC/DC converter
Einsatz Zweck: Leistungsübertrager, impuls- und Breitbandübertrager so wie Drosseln
Typ: E-Kern
Hersteller: diverse
Einsatz: Schaltnetzteile, Drosseln, Übertrager
Werkstoff: Ferrit N27
L / Windows: 1.7uH
AL-Wert: 1'700nH +30/-20% (AL=L/(N*N))
Permeabilität: 1'510ui
Frequenz: N27 Eignung 25kHz bis 200kHz
Set: JA - Bestehend aus 2xFerrit E-Kerne, Spulenkörper zum bewickeln, 2xKlammern
Beschichtung: Nein nicht notwendig, Spulenkörper vorhanden
Bewicklungsplatz: 5.3x17.5mm (maximal)
Grösse Ferrit Kern: 2Stk. E-Kerne 2*15.2x30x7.3mm (HxLxB)
Grösse Spulenkörper: 31.4x35.4x20mm
Gewicht: 26g
2 x B66319G0000X127 (2xE-Kern)
1 x B66232B1114T001 (Spulenkörper)
2 x B66232A2010X000 (2xKern Klammern)
Tabelle der Ferrit Materialen und deren Einsatzgebiet:
N26: 1-100kHz Transformer
N27: 25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30: 10-400kHz Transformer, DC/DC, Leistungstransformer und Übertrager
N41: 25-150kHz Leistungstransformer
N42: 1-100kHz Filter
N49: 0.3-1.0MHz Leistungstransformer
N53: -200kHz Dioden Splitt Transformer
N53: 16-200kHz Leistungstransformer
N59: 0.5-1.5MHz Leistungstransformer
N62: 16-200kHz Dioden Splitt Transformer
N67: 25-300kHz, Leistungs- und Hochspannungs- Transformer
N72: 25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- Transformer
N82: 16-300kHz Dioden Splitt Transformer
N87: 25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- Transformer
N49: 0.3-1MHz DC/DC converter
N59: 0.5-1MHz DC/DC converter
