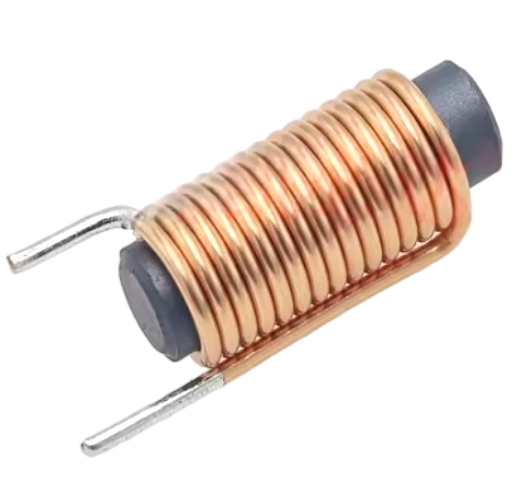

Ferrit Stabkern 5x20mm AL25 Rod
0,95 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktinformationen "Ferrit Stabkern 5x20mm AL25 Rod "
Ferrit Stabkern AL40 20mm lang und 5mm Durchmesser, zum Wickeln von Speicherdrosseln und Leistungsfilter
Daten:
• Typ: Ferrit-Kern
• Hersteller: diverse
•
Einsatz: Speicherdrosseln und Leistungsfilter
•
Länge: 20mm
•
Durchmesser: 5mm
•
Werkstoff: Ferrit Ni-Zn
•
Material: L82
•
AL-Wert: 25nH +-25% (AL=L/(N*N)) (Bei dicken Drähten 20nH zum berechnen nehmen)
•
Permeabilität: 280-460 ui
•
Flussdichte: 220mT
•
Frequenz: bis 20MHz
•
Spezifisches Gewicht: 4.8g/cm3
•
Beschichtung: Nein, roh
•
Gewicht: 2.38g
Der Aktikel beinhaltet nur den Ferrit Kern ohne Kupfer Bewicklung
Bitte beachten Sie, dass Stäbe für Speicherdrosseln funktionieren, jedoch durch die
hohe Frequenz und die gerade auslaufenden Feldlinien ein hohes Mass an EMI
Störsignalen entstehen können. Bei Filterdrosseln sind die EMI Störungen vernachlässigbar
AL=25nH (AL=L/(N*N))
Draht___Windungen___Induktivität
2.0mm______6.5T________ 1.0uH
1.5mm_______9.5T________ 1.8uH
1.5mm______10.5T________ 1.8uH
1.2mm______13.5T________ 3.6uH
1.0mm_______9.5T________ 2.0uH
1.0mm______12.5T________ 3.2uH
1.0mm______14.5T________ 4.2uH
0.8mm______16.5T________ 4.7uH
0.7mm______27.5T________ 17uH
0.6mm______32.5T________ 24uH
0.5mm______38.5T________ 35uH
