Produktinformationen "Anzeige LED 8x7-Segment 8xKey 8xLED SPI TM1638"

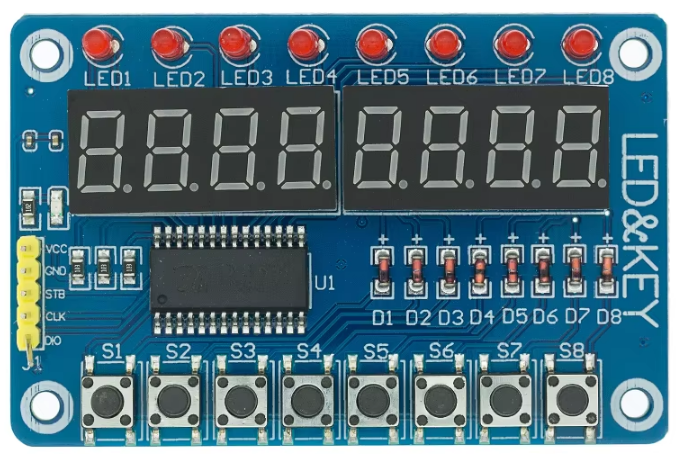

Anzeige LED 8x7-Segment 8xKey 8xLED SPI TM1638
Die TM1838 ist ein Mikrocontroller-basiertes Display-Controller-Modul. Durch ihre Flexibilität und Leistung können Sie mit dieser Komponente brillante Licht- und Signalanwendungen erstellen.
Die Max7219 ist ein integriertes 8-Bit-SPI-Display-Controller, das speziell entwickelt wurde, um 8x8 oder 16x8 LED-Displaymatrizen zu steuern
Leistungsdaten:
Modell: Einausgabe SPI
Hersteller: verschiedene
Typ: Elektronik
Digits: 8
Farbe: rot
Anzeige1: 8x 7-Segment LED: 88888888 9.1mm
Anzeige2: 8x LED rot
Eingabe: 8xTasten
RAM: 8x8 Bit Statisch (Flüchtig)
PWM: Stromsteuerung 16 Stufen
Technologie: Jedes Bit einzeln (Jedes Segment ist ein Bit, keine BCD Ansteuerung)
Segment Grösse: 9.1mm hoch
Chip: TM1638
Schnittstelle: SPI
Betriebsspannung: 3.3-5.0V DC
Stromaufnahme: 3mA/Segment (8x7x3mA + 8x3mA = max 192mA)
Abmessungen: 48x75x12mm

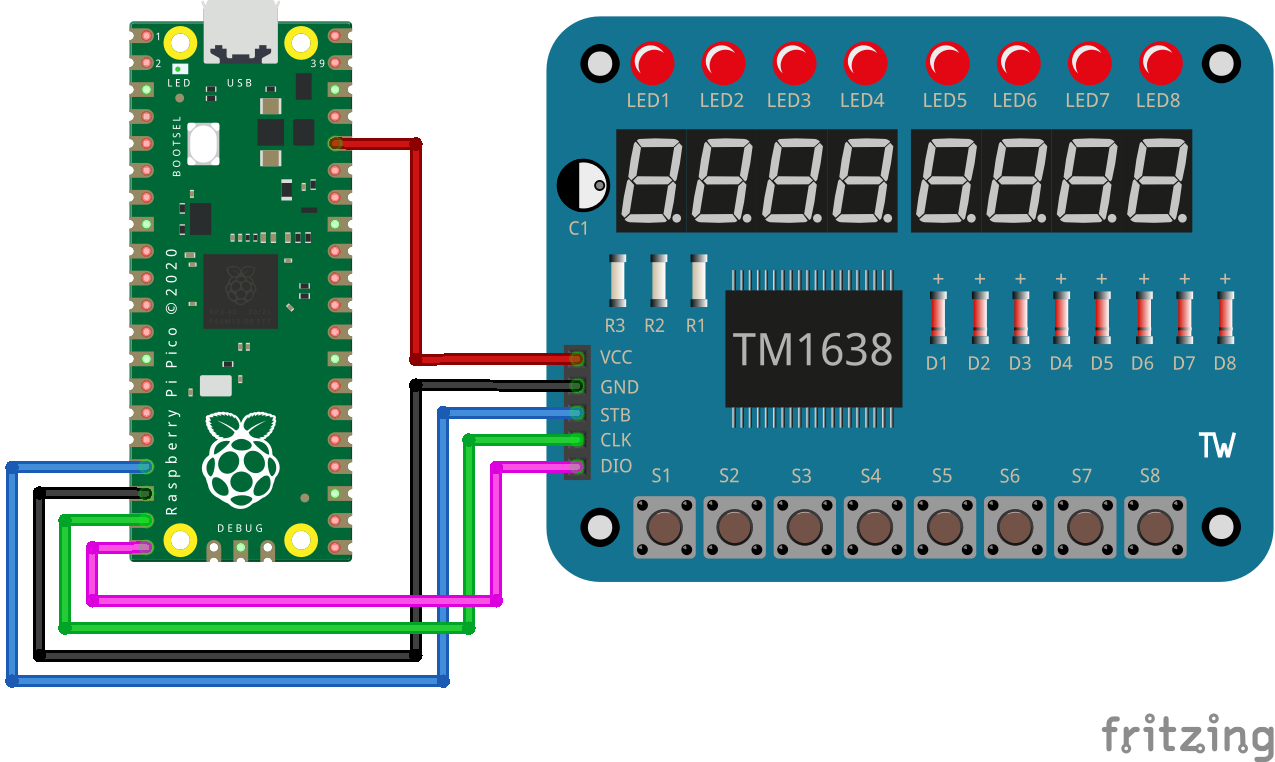

Beschaltung Display: ( <-- zum Display)
1
VCC (3.3V) <-- Pico Pin-36
2 GND Pico Pin-18
3 STB (SPI) <-- (3.3-5.0V) Pico Pin-17
4 CLK (SPI) <-- (3.3-5.0V)
Pico Pin-19
5 DIO (SPI) <--> (3.3-5.0V)
Pico Pin-20
