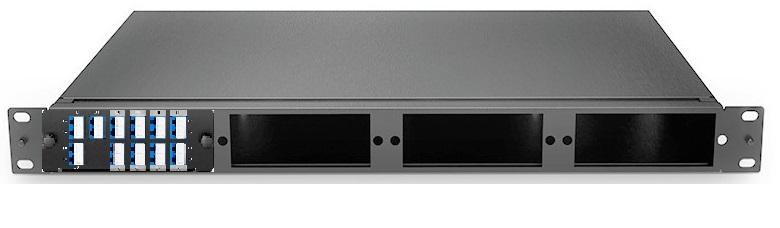

DWDM 8x100MHz Multiplexer 2.4dB LC/UPC Duplex 1G/10G
1.195,00 CHF
Versandfertig in 30 Tagen, Lieferzeit 1 Tag
Produktnummer:
S82697
Produktinformationen "DWDM 8x100MHz Multiplexer 2.4dB LC/UPC Duplex 1G/10G"
DWDM 8x100GHz Multiplexer 2.4dB LC/UPC Duplex
Mit diesem passiven optischen Glasfaser Multiplexer können 8x1/10 (100/200/400)GBit Datenverbindungen über ein Glasfaser Paar übertragen werden. Die 8 optischen Signale müssen unterschiedliche Farben haben, diese werden zusammengeführt und über eine Faser übertragen. Am Ende wird ein weiterer DWDM Multiplexer verwendet um die 8 Farben mittels eines Prismas zu trennen. Sie benötigen diesen Artikel für eine DWDM Verbindung zwei mal (Am A-Ende und am Z-Ende).
Wichtig: jeder der 8 Kanäle ist auf ein DWDM Farben Paar ausgelegt und justiert, d.h. für jeden DWDM Kanal werden an meiden Ende DWDM Switch Module mit den selben Farben benötigt.
Wenn Sie keine speziellen DWDM Module im Switch verwenden möchten, so müssten Sie auf einen aktiven DWDM Multiplexer ausweichen.
DWDM hat 40 optische Kanäle, die Kanäle werden C21 bis C60 nummeriert, damit muss bei 8 Kanal Multiplexern angegeben werden welches optische packet übertragen werden soll. (C21-C28, C25-C32, C29-C36, C53-C60).
Es gibt die Multiplexer auch in Ein-Faser-Technik (Simplex), bei den Simplex Multiplexern werden doppelt so Viele DWDM Farbkanäle benötigt. ( C21-C36, ... für 8 Kanäle)
Modell: DWDM 8x100GHz Multiplexer 2.4dB LC/UPC Duplex
Hersteller: China
Typ: LWL
Stecker-A: 2x8xLC/UPC (blau schliff gerade)
Stecker-B: 2x LC/UPC (blau schliff gerade)
Faser: Singlemode 9/125um, OS2 G.652.D
Dämpfung: 2.4dB (1310nm & 1550nm)
Wellenlängen: DWDM C29-C36 (8Farben) 1520-1570nm (oder auf Wunsch C21-C28, C25-C32, C29-C36, C53-C60)
Bandbreite: 100GHz (Kanal-Abstand) , (=0.8nm)
Datenraten: Ausgelegt für 1GBit/10GBit (+25GBit/40GBit) (100/200/400GBit mit aktiven Zusatzgeräten)
Dämpfung: 2.4dB typisch ( <=2.8dB)
Monitor Port: 1% (<=24dB)
Expansport: Ja für weitere DWDM Multiplexer Kanäle
Technology: Passiv, TFF (Dünnschichtfilter)
Erweiterbarkeit: ja mit weiteren 8 Kanal Multiplexern via Expansion Port
Ausbau: Es können im 1U (1HE) Träger maximal 4 Stk. 8-Kanal DWDM Multiplexer für 32Kanäle verbaut werden.
Leistung: max. 500mW (Laserleistung gesamt)
Lieferumfang: DWDM Multiplexer und 19" 1HE Chassis
Diagramm: DWDM-Ring-Redundanz.pdf
Mit diesem passiven optischen Glasfaser Multiplexer können 8x1/10 (100/200/400)GBit Datenverbindungen über ein Glasfaser Paar übertragen werden. Die 8 optischen Signale müssen unterschiedliche Farben haben, diese werden zusammengeführt und über eine Faser übertragen. Am Ende wird ein weiterer DWDM Multiplexer verwendet um die 8 Farben mittels eines Prismas zu trennen. Sie benötigen diesen Artikel für eine DWDM Verbindung zwei mal (Am A-Ende und am Z-Ende).
Wichtig: jeder der 8 Kanäle ist auf ein DWDM Farben Paar ausgelegt und justiert, d.h. für jeden DWDM Kanal werden an meiden Ende DWDM Switch Module mit den selben Farben benötigt.
Wenn Sie keine speziellen DWDM Module im Switch verwenden möchten, so müssten Sie auf einen aktiven DWDM Multiplexer ausweichen.
DWDM hat 40 optische Kanäle, die Kanäle werden C21 bis C60 nummeriert, damit muss bei 8 Kanal Multiplexern angegeben werden welches optische packet übertragen werden soll. (C21-C28, C25-C32, C29-C36, C53-C60).
Es gibt die Multiplexer auch in Ein-Faser-Technik (Simplex), bei den Simplex Multiplexern werden doppelt so Viele DWDM Farbkanäle benötigt. ( C21-C36, ... für 8 Kanäle)
Modell: DWDM 8x100GHz Multiplexer 2.4dB LC/UPC Duplex
Hersteller: China
Typ: LWL
Stecker-A: 2x8xLC/UPC (blau schliff gerade)
Stecker-B: 2x LC/UPC (blau schliff gerade)
Faser: Singlemode 9/125um, OS2 G.652.D
Dämpfung: 2.4dB (1310nm & 1550nm)
Wellenlängen: DWDM C29-C36 (8Farben) 1520-1570nm (oder auf Wunsch C21-C28, C25-C32, C29-C36, C53-C60)
Bandbreite: 100GHz (Kanal-Abstand) , (=0.8nm)
Datenraten: Ausgelegt für 1GBit/10GBit (+25GBit/40GBit) (100/200/400GBit mit aktiven Zusatzgeräten)
Dämpfung: 2.4dB typisch ( <=2.8dB)
Monitor Port: 1% (<=24dB)
Expansport: Ja für weitere DWDM Multiplexer Kanäle
Technology: Passiv, TFF (Dünnschichtfilter)
Erweiterbarkeit: ja mit weiteren 8 Kanal Multiplexern via Expansion Port
Ausbau: Es können im 1U (1HE) Träger maximal 4 Stk. 8-Kanal DWDM Multiplexer für 32Kanäle verbaut werden.
Leistung: max. 500mW (Laserleistung gesamt)
Lieferumfang: DWDM Multiplexer und 19" 1HE Chassis
Diagramm: DWDM-Ring-Redundanz.pdf
