FTTH Spleissen LWL-Fusionsspleisses Glasfaser inkl. Spleissschutz und Vorbereitung

FTTH Spleissen LWL-Fusionsspleisses Glasfaser inkl. Spleissschutz und Vorbereitung

Dieser Artikel ist ausschliesslich für FTTH Installationen

Bezeichnung: LWL-Spleissen
Einsatz: Fusionsspleissen vor Ort
Spleiss-Technik: Fusionsspleissen
Typ: Singlemode 9/125um
Kabel: In FTTH Dosen, EDV Racks oder vor KEVs sind 5m Kabelreserve vorzusehen
Segment: FTTH so wie KMU lokale- und Metro Netzwerke bis 20km ( >20km bitte separat anfragen)
Umfeld: Im Unternehmen, im Haus, in Hallen (Ohne Outdoor)
Umfeld:  Umgebungstemperatur  zwischen 10°C und 35°C
Umfeld: Stromanschluss 230V vorhanden
Spezial: Ohne Express - Express bitte separat anfragen
Spezial: Ohne Arbeiten im Freien oder in Schächten - Bitte separat anfragen
Spezial: Zelte, Beheizung, Licht, Strom Aggregate - Bitte separat anfragen
Enthalten: Vorbereiten der Kabel, Abmanteln, Reinigen, Kabel in Spleissbox einbringen, passend brechen, fusionsspleissen
Enthalten: Optische Kontrolle der Spleissstelle, Spleiss-Schrumpf, Spleissschutz, Fasern in Kassetten einbringen,
Enthalten: Faser-Spleissliste erstellen, Optische Pegelkontrolle
Messung: Es werden immer zwei Fasern via Loop mit unserem optischen Multimeter gemessen
Messung: Optisches Multimeter, Digital, ohne Protokoll, Sender 1mW optisch, Empfang -70dBm bis +6dBm (OTDR-Erfragen)
Reisezeit: Die Reisezeit wird zu Fr. 150.- pro Stunde plus Fr. 0.85 pro km berechnet
Kosten: Pro Spleissung bei mindestens 8 Spleissungen, sind weniger als 8 Spleisse notwendig werden 8 Spleisse verrechnet.

Einzelkosten (Pauschalen) zum Erfassen der Gesamtkosten:
- Weg-, Fahrzeug und Einrichtpauschale Inkl. Reise      Fr. 259.00
  (Region: ZH, TG, SH,  SG-Nord)
- Kabelvorbereitung Abmanteln, vorbereiten, reinigen,
   einlegen der Fasern pro Kabelende
   bis und mit 12 Fasern                                                     Fr. 65.00
   bis und mit 24 Fasern                               Fr. 86.00
   bis und mit 72 Fasern                               Fr. 130.00
- Spleissarbeiten pro Spleiss Inkl. optotechnischem
   Spleissgerät und Verbrauchsmaterial                          Fr. 28.00 / Spleiss
- Pegel Messungen Pro Messung inkl. digitalem
   und/oder schriftlichem Protokoll                                  Fr.   6.20 / Messung
- OTDR Messungen Pro Messung inkl. digitalem
   und/oder schriftlichem Protokoll                                  Fr. 13.00 / Messung

Weitere Infos: www.LWL-Spleisser.ch

Material (nicht Bestandteil des Angebotes):
1 x Glasfaser Inhaus Kabel z.B. 6 Fasrig Meterware  S80221
6 x Spleissgerät Fusionsspleissung Nutzen inkl.
6 Stk. Heat-Shring Splice Protecto S82746
1 Stk. Spleisskassette  S82855

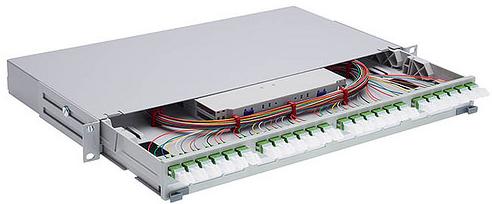

1 Stk. KEV 19" Kabel End Verschluss 12xDuplex bis 96x   S82837
6 Stk. PigTail 1.5m SC/LC  S80492
3 Stk. Glasfaser Kupplung Duplex  (od. Simple, SC/LC/..., APC/UPC  z.B.  S82835

Arbeiten enthalten:
Einrichten 0.5Std.: Tisch und Werkzeug
Vorbereitung 0.5Std.: Kabel passend ablängen, Abmanteln 3.0m,  reinigen, Fasern freimachen 2.0m, Fasern reinigen, Faserfarbe vor Spleissstelle entfernen, Fiberröhrchen in Kassette montieren
Spleissen 0.5Std.: 8 Fasern beidseitig brechen (16x),  8xHeat-Shring Splice Protector aufziehen, 8xSpleissen einrichten, 8xSpleissen,  8xHeat-Shring Splice Protector schrumpfen.
Fasern einlegen 0.5Std.: 8xFasern in die Kassette einlegen und 8xHeat-Shring Splice Protector einbringen, Kassete in KEV einbauen
Fasern Spleissungen messen 1.0Std.: 8xFasern A-End zu Z-End optische Dämpfungsmessung (Pegel) keine (OTDR Messung). Für eine Person ev. vereinfacht 4xFasern Paar zugleich messen. Werte notieren und erfassen
Abschliessen 0.5Std.: beide Enden A-Ende und Z-Ende gem. Kunden Wunsch beschriften, Tisch und Werkzeug retablieren.
