Funktionsgenerator XR2206 1Hz bis 1MHz Hobby Labor
19,95 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktnummer:
S83576
Produktinformationen "Funktionsgenerator XR2206 1Hz bis 1MHz Hobby Labor"

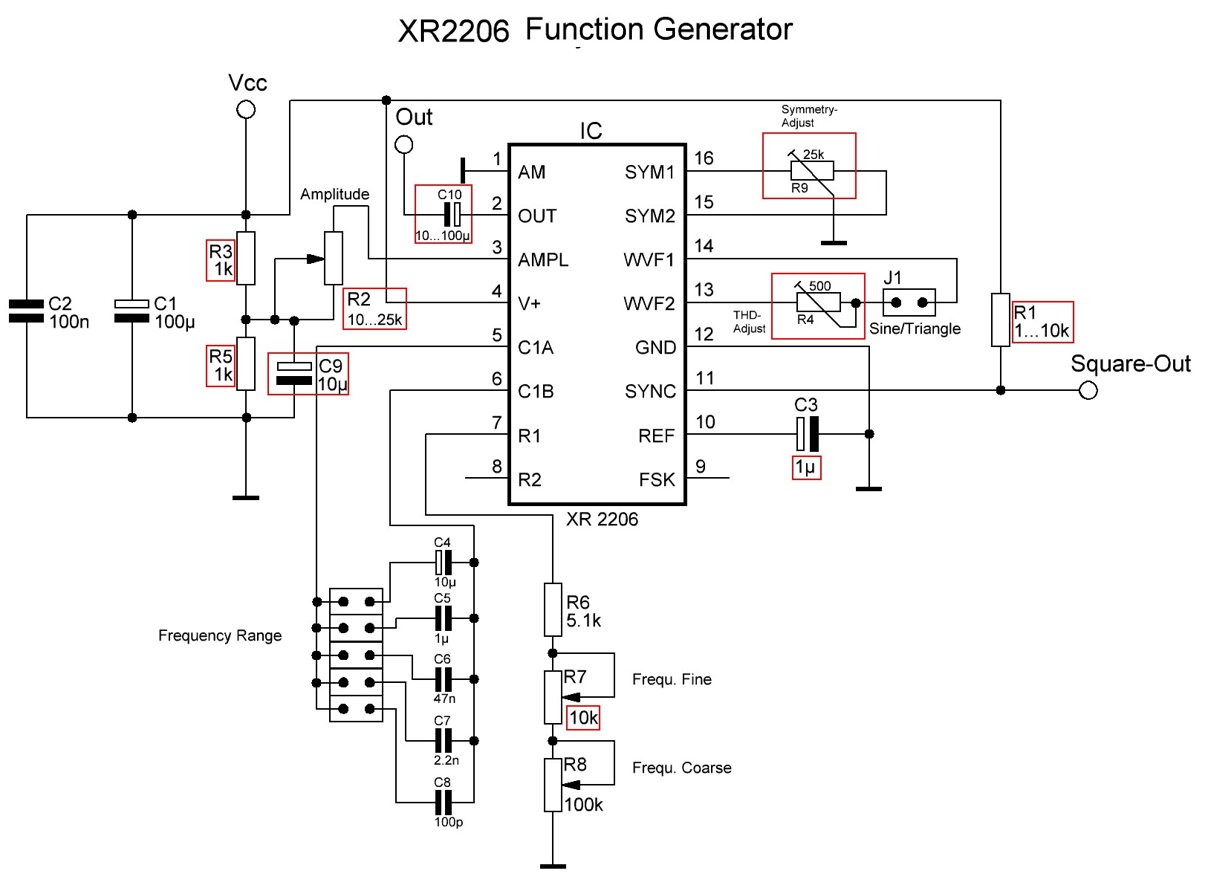

Dies ist ein Miniatur-Funktionsgenerator im schicken Acrylgehäuse. Die Basis bildet der bekannten Chip EXAR XR2206. Dieser Funktionsgenerator Baustein ist für viele Mess- und Testaufgaben vollkommen ausreichend. Der Betrieb ist mit einer 9V-Blockbatterie oder mit einem 9V-Steckernetzteil möglich (damit ist die Schaltung galvanisch getrennt).
Leistungsdaten:
Modell: Mini-Funktionsgenerator-XR2206
Hersteller: China Import

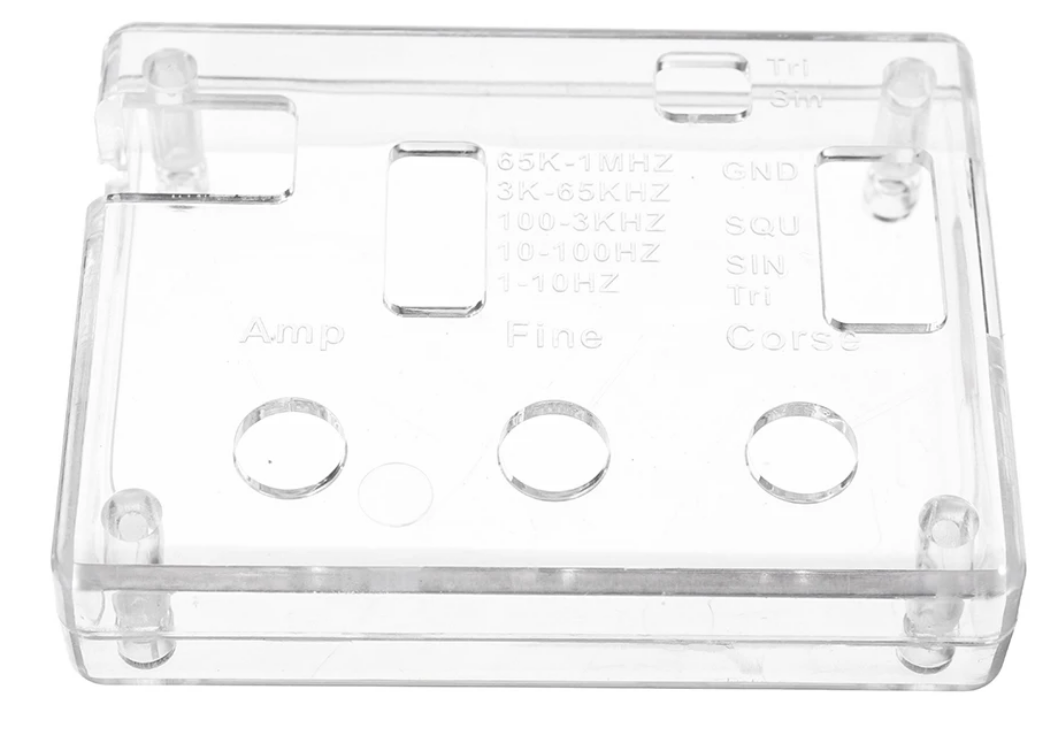

Typ: Platine gelötet, Acrylgehäuse zum verschrauben

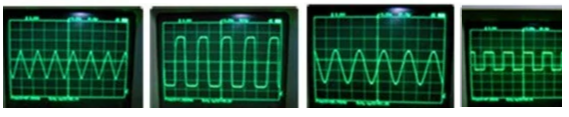

Signalformen: Sinus, Dreieck (durch Jumper wechselbar), Rechteck (Open-Collector mit Pull-Up Widerstand) *
Klirrfaktor (Sinus): +-1% (per SMD-Trimmer auf +-1% abgleichbar)
Signalausgang: 600R, per Schraubklemmen
Frequenz-Bereich: 1Hz...1MHz
Frequenz-Bereiche: 1-10Hz, 10-100Hz, 100Hz-3kHz, 3kHz-65kHz, 65kHz-1MHz
Signalausgang: per Schraubklemmen
Frequenz-Einstellung: mit 2 Potis (grob/fein) - 5 Bereiche durch Jumper wechselbar
Ausgangs-Amplitude: 0 ... 3.0Vss (per Poti einstellbar)
Stromversorgung: DC 9.0V...12.0V (Nicht Bestandteil des Bausatzes, muss separate bestellt werden)

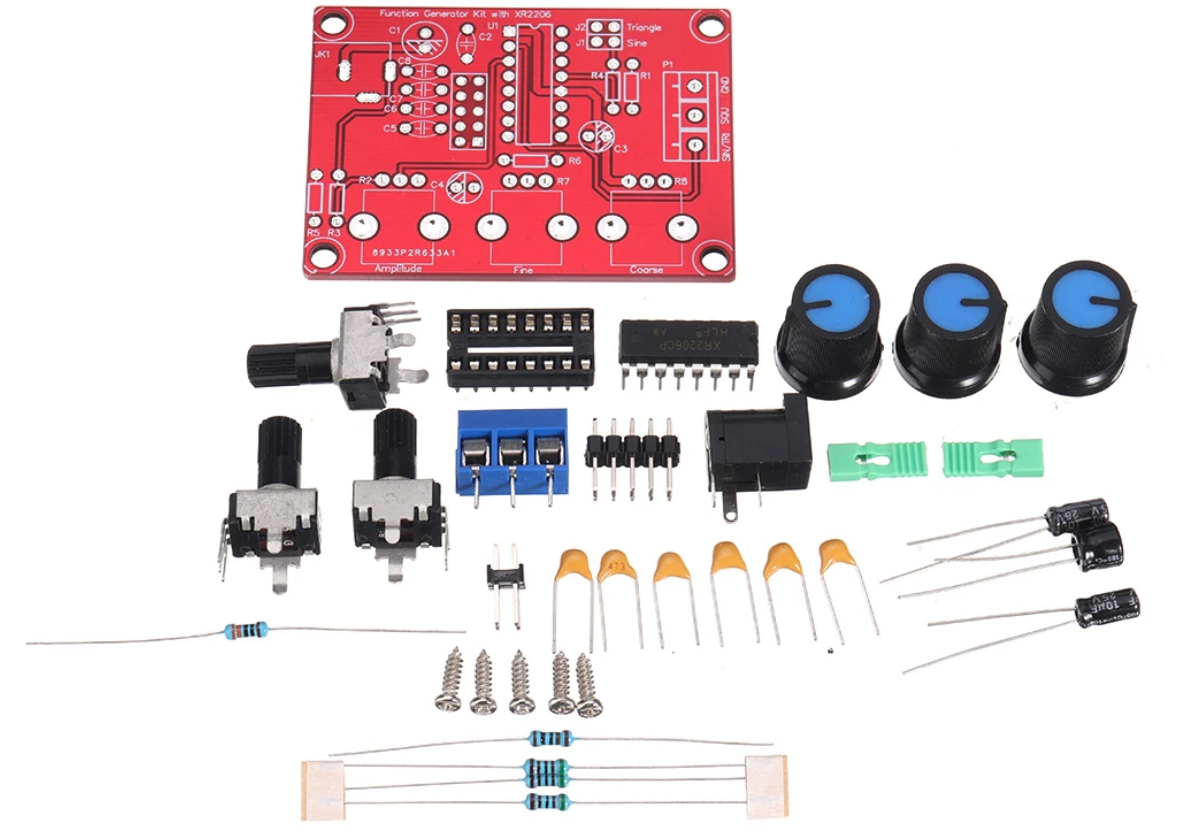

Lieferumfang: Platine bestückz und gelötet mit Acrylgehäuse-Teilen zum verschauben
Gewicht: 80g
Leistungsdaten:
Modell: Mini-Funktionsgenerator-XR2206
Hersteller: China Import
Typ: Platine gelötet, Acrylgehäuse zum verschrauben
Signalformen: Sinus, Dreieck (durch Jumper wechselbar), Rechteck (Open-Collector mit Pull-Up Widerstand) *
Klirrfaktor (Sinus): +-1% (per SMD-Trimmer auf +-1% abgleichbar)
Signalausgang: 600R, per Schraubklemmen
Frequenz-Bereich: 1Hz...1MHz
Frequenz-Bereiche: 1-10Hz, 10-100Hz, 100Hz-3kHz, 3kHz-65kHz, 65kHz-1MHz
Signalausgang: per Schraubklemmen
Frequenz-Einstellung: mit 2 Potis (grob/fein) - 5 Bereiche durch Jumper wechselbar
Ausgangs-Amplitude: 0 ... 3.0Vss (per Poti einstellbar)
Stromversorgung: DC 9.0V...12.0V (Nicht Bestandteil des Bausatzes, muss separate bestellt werden)
Lieferumfang: Platine bestückz und gelötet mit Acrylgehäuse-Teilen zum verschauben
Gewicht: 80g
