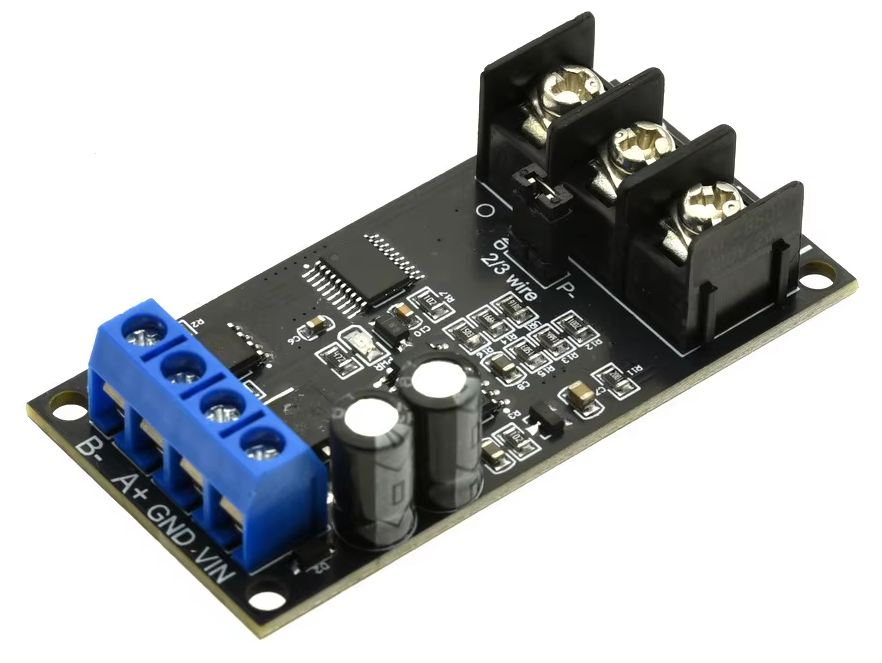

RS485 PT100 Messmodul Platine
9,95 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktinformationen "RS485 PT100 Messmodul Platine"
RS485 PT100 Messmodul Platine
SPEZIFIKATION:
• Produkt: SZYFT
•
Modell:
SZYFT
(1xPT100)
•
Hersteller: na
•
Typ: Elektronik
•
Einsatz: Datenerfassung 1xPT100
•
Eingang: 1x PT100 3-Leiter oder 2-Leiter (Mit Jumper umschaltbar)
• Sensor: PT100 -20°C bis +400°C
(Nicht im Lieferumfang)
• Messbereich: -200°C bis +550°C (Elektronik)
• Toleranz: 1.0% (0°C bis 100°C)
• Messung: Temperatur und Widerstand via RS485
• Auflösung: na
• Abtastfrequenz: 1Hz je Kanal
•
Betriebsspannung: 7-25VDC (Stromaufnahme 8-13mA)
•
Kommunikation: RS485 Modbus RTU, 9600, Adressen 1-254
•
Kommunikation:
RS485 nicht isoliert
•
Arbeitsbereich: -20°C bis +65°C (Umformer)
•
Anschluss: Ohne Terminal, Platinen Lötaugen
•
Grösse: 60x30x16mm bei ca. 16 Gramm
RS485 Modbus Speicher:
FunktionsCode: 03 = Lesen, Startadresse: $0101 (ID, Baud, T-Corr, H-Corr)
FunktionsCode: 03
(od. 04)
= Lesen, Startadresse: $0000 (Temperatur 2 Bytes)
FunktionsCode: 03 (od. 04) = Lesen, Startadresse: $0003 (Widerstand)
Beispiel:
Senden: 01 03 00 00 00 01 [CRC] # Lesen Start 0x0000, Menge 0x0001 (1 Word)
Antwort: 01 03 02 01 0F [CRC] # Temperatur = 0x010F (271 -> t=27.1°C)
-> 0x010F = 271 -> 27.1°C , ( 0xFFB9 = 65511 = ->
65536 - 65511 = 25 -> -2.5°C)
Senden: 01 03 00 01 00 01 [CRC] # Lesen Start 0x0001, Menge 0x0001 (1 Word)
Antwort: 01 03 02 04 4B [CRC] # Widerstand = 0x044B (1099 -> R=109.9
Ω
)
INFO: Der Widerstand bei 25.5°C ist gerundet, genau wäre 109.929 Ω
PT100: Rt = R0 * ( 1 + A * t + B * t * t ) ,
PT100 25.5°C: 100 * (1 + (3.9083*10E-3 * 25.5) + (-5.775*10E-7*25.5*25.5)) =
109.929
