Ringkern 25mm Ferrit N30 AL4620
3,50 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktnummer:
S82131
Produktinformationen "Ringkern 25mm Ferrit N30 AL4620"
N30 der Filter-Spezialist - N30 gehört zu den hochpermeablen Materialien. Es wird dort eingesetzt, wo man mit wenigen Windungen eine hohe Induktivität erreichen will, um Störungen zu unterdrücken.
Vorteil: Durch den hohen AL-Wert (fast doppelt so hoch wie N27) erreichen Sie eine starke Dämpfung von Störsignalen bei kleiner Bauweise.
Nachteil: Es sättigt schneller. Wenn Sie versuchen, viel Leistung darüber zu übertragen, "steigt der Kern aus", die Induktivität bricht zusammen und er wird heiss.
Ringkern 25mm Ferrit N30 (Die 25mm betreffen den Ferrit Kern ohne die Isolierbeschichtung)
Zur Herstellung von Impuls-, Breitband-, Symmetrieüberträgern & Drosseln
Das Ferrit Material N30
Typ: Ringkern
Hersteller: TDK
Einsatz: Schaltnetzteile, Drosseln, Übertrager
Werkstoff: Ferrit N30
L / Windows: 4.6uH
AL-Wert: 4'620nH +-25% (AL=L/(N*N))
Permeabilität: 4'300ui
Frequenz: N30 Eignung 10kHz bis 400kHz (1MHz)
Beschichtung: Ja, isolierend (Epoxyd / Polyamid)
Hersteller-Nr.: B64290L618X830

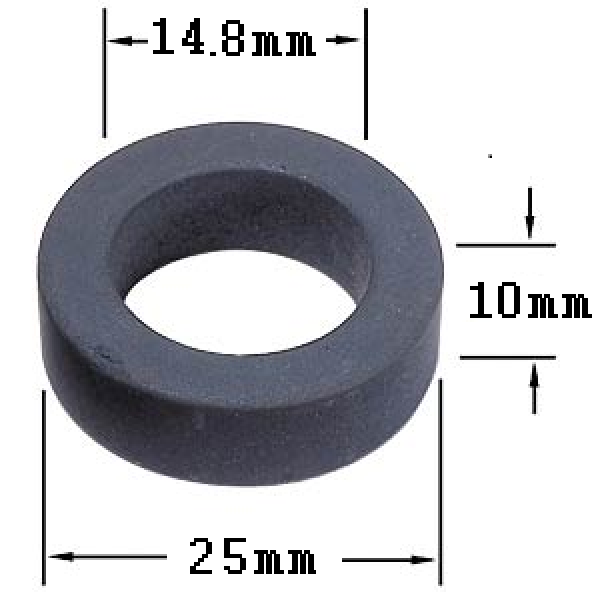

Grösse Ferrit Kern: Durchmesser 25mm, Durchmesser innen 14.8mm, höhe 10mm
Grösse inkl. Beschichtung: Durchmesser 26.6mm, Durchmesser innen 13.5mm, höhe 11mm
Gewicht: 16g

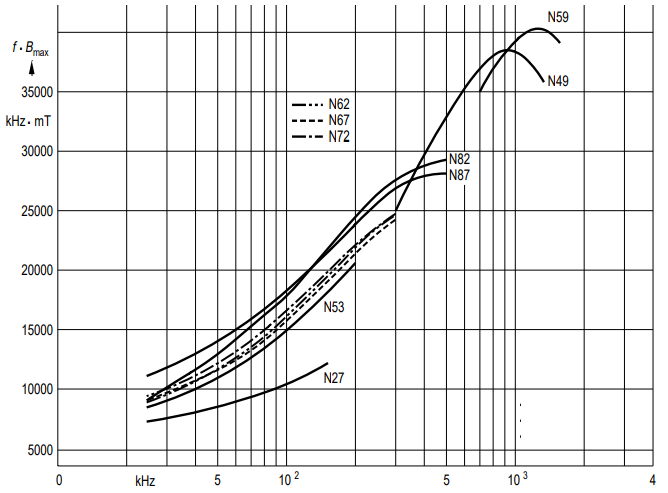

Tabelle der Ferrit Materialen und deren Einsatzgebiet:
N30: 10-400kHz Transformer, DC/DC, Leistungstransformer und Übertrager
N41: 25-150kHz Leistungstransformer
N42: 1-100kHz Filter
N49: 0.3-1.0MHz Leistungstransformer
N53: -200kHz Dioden Splitt Transformer
N53: 16-200kHz Leistungstransformer
N59: 0.5-1.5MHz Leistungstransformer
N62: 16-200kHz Dioden Splitt Transformer
N67: 25-300kHz, Leistungs- und Hochspannungs- Transformer
N72: 25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- Transformer
N82: 16-300kHz Dioden Splitt Transformer
N87: 25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- Transformer
N49: 0.3-1MHz DC/DC converter
N59: 0.5-1MHz DC/DC converter
Vorteil: Durch den hohen AL-Wert (fast doppelt so hoch wie N27) erreichen Sie eine starke Dämpfung von Störsignalen bei kleiner Bauweise.
Nachteil: Es sättigt schneller. Wenn Sie versuchen, viel Leistung darüber zu übertragen, "steigt der Kern aus", die Induktivität bricht zusammen und er wird heiss.
Ringkern 25mm Ferrit N30 (Die 25mm betreffen den Ferrit Kern ohne die Isolierbeschichtung)
Zur Herstellung von Impuls-, Breitband-, Symmetrieüberträgern & Drosseln
Das Ferrit Material N30
Typ: Ringkern
Hersteller: TDK
Einsatz: Schaltnetzteile, Drosseln, Übertrager
Werkstoff: Ferrit N30
L / Windows: 4.6uH
AL-Wert: 4'620nH +-25% (AL=L/(N*N))
Permeabilität: 4'300ui
Frequenz: N30 Eignung 10kHz bis 400kHz (1MHz)
Beschichtung: Ja, isolierend (Epoxyd / Polyamid)
Hersteller-Nr.: B64290L618X830
Grösse Ferrit Kern: Durchmesser 25mm, Durchmesser innen 14.8mm, höhe 10mm
Grösse inkl. Beschichtung: Durchmesser 26.6mm, Durchmesser innen 13.5mm, höhe 11mm
Gewicht: 16g
Tabelle der Ferrit Materialen und deren Einsatzgebiet:
N26: 1-100kHz Transformer
N27: 25-150kHz Transformer, DC/DC, Leistungstransformer und ÜbertragerN30: 10-400kHz Transformer, DC/DC, Leistungstransformer und Übertrager
N41: 25-150kHz Leistungstransformer
N42: 1-100kHz Filter
N49: 0.3-1.0MHz Leistungstransformer
N53: -200kHz Dioden Splitt Transformer
N53: 16-200kHz Leistungstransformer
N59: 0.5-1.5MHz Leistungstransformer
N62: 16-200kHz Dioden Splitt Transformer
N67: 25-300kHz, Leistungs- und Hochspannungs- Transformer
N72: 25-300kHz Elektronic Lampen Ballast, Leistungs- und Hochspannungs- Transformer
N82: 16-300kHz Dioden Splitt Transformer
N87: 25-500kHz Push-Pull Converter, Leistungs- und Hochspannungs- Transformer
N49: 0.3-1MHz DC/DC converter
N59: 0.5-1MHz DC/DC converter
