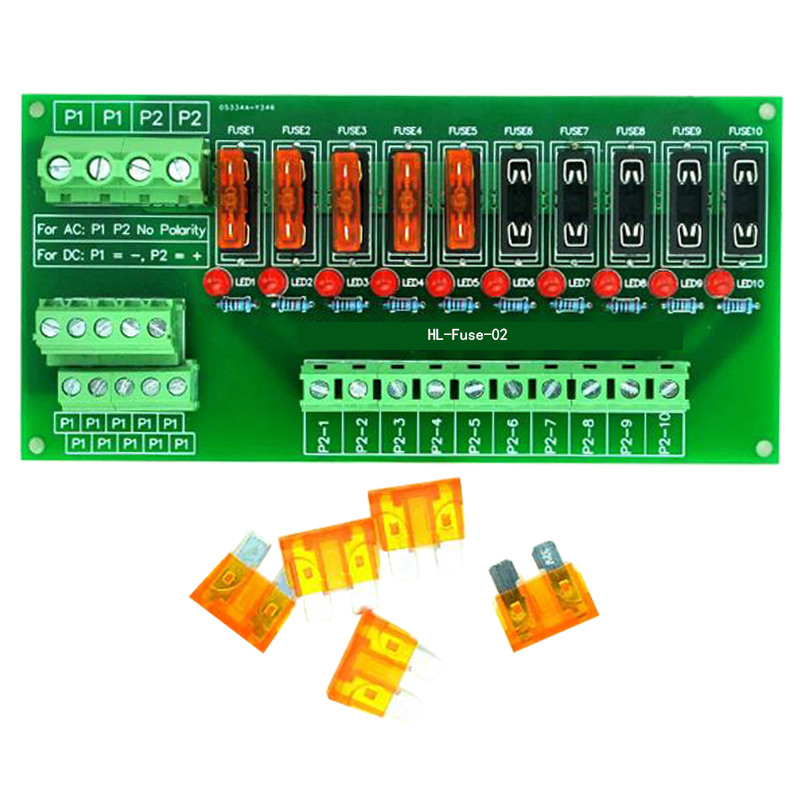

SPS Sensor Absicherung 10x5A mit Signalisierung
Regulärer Preis:
26,00 CHF
Versandfertig in 30 Tagen, Lieferzeit 1 Tag
Produktnummer:
S82583
Produktinformationen "SPS Sensor Absicherung 10x5A mit Signalisierung"

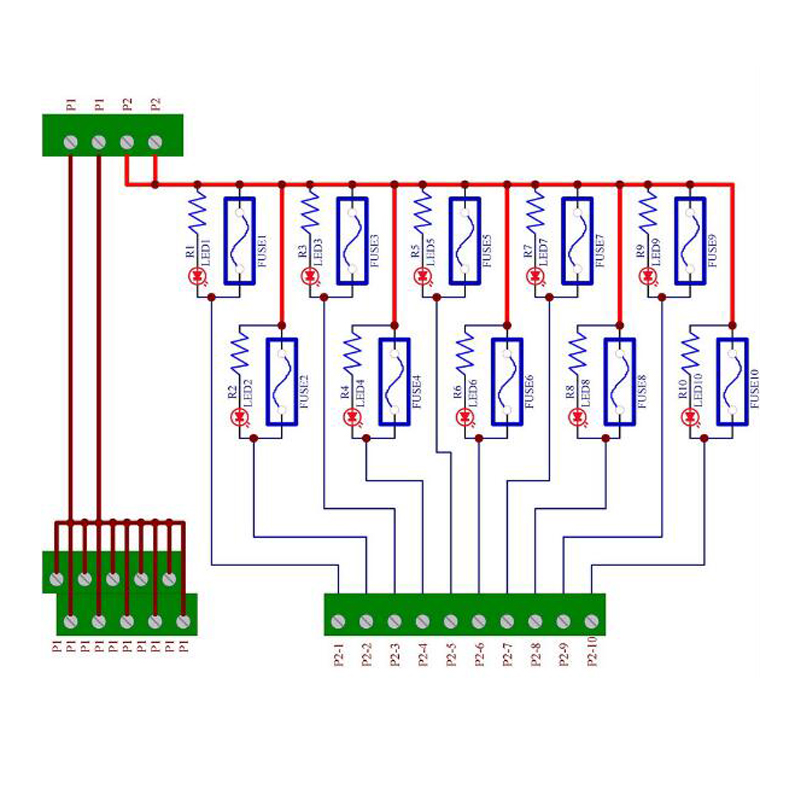

Mit diesem Modul werden die Sensoren Abgesichert, so dass ein Kurzschluss auf einer Leitung zu einem Sensor nicht alle Sensoren lahm legt.
Leistungsdaten:
Modell: SPS-Sensoren-Sicherungen
Hersteller: China
Typ: Elektronik
Technologie: Absicherung / Schmelzsicherung
Eingang: 5.0-32V DC/AC (via Schraubklemmen vom Sensoren-Netzteil)
Ausgang: 5.0-32V DC/AC 10x5A/10A (via Schraubklemme zu den Sensoren)
Ausgang: gemeinsame Masse
Signalisierung: 1 LED pro Kanal (Sicherungsfehler)
Stromversorgung: 5.0-32V DC/AC max 40 Amp.
Platine: Epoxyd 1.0mm
Frequenz: 0-20kHz

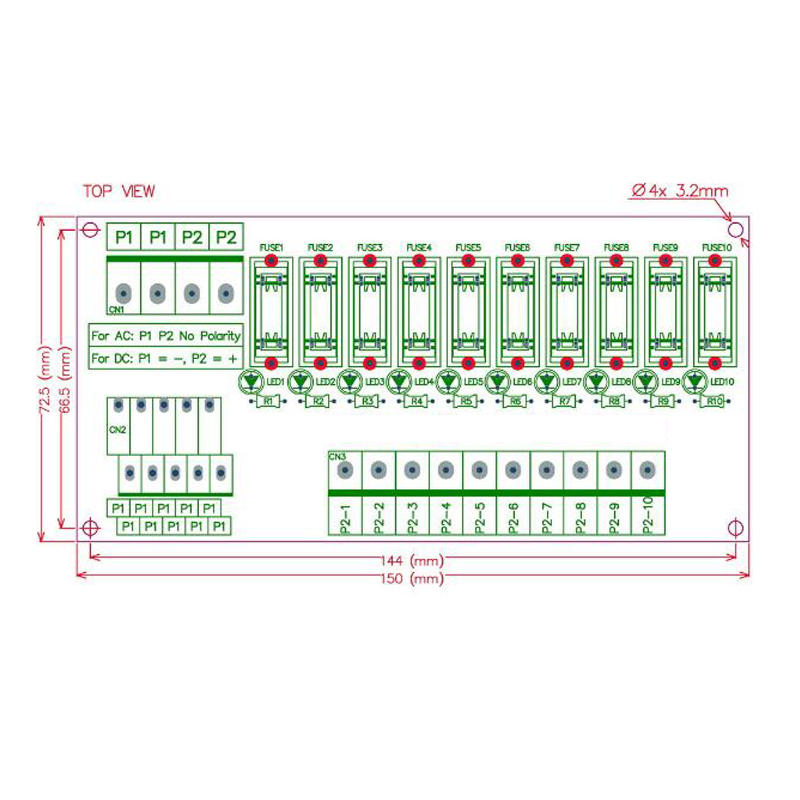

Montage: Bohrungen: 66.5x144, 3.2mm Durchmesser
Abmessungen: 150x72.5x29mm
Gewicht: 0.2kg
INFO: zur Schaltung: Das Netzteil liefert 5.0V an der Anode von D2 (Schottky Diode).
Diese dient dazu, dass verschiedene Stromversorgungsquellen gleichzeitig vorhanden sein können.
D.h. Sowohl die 5.0V vom USB Port wie auch die 5.0V vom Zusatz-Netzteil gehen je über eine Schottky Diode auf die VSYS (Pin39) Stromversorgung des Raspberry PICO. Das hat zur Folge, dass VSYS am Raspberry ca. 4.6V hat. Sowohl mit der externen Stromversorgung wie auch mit der internen USB Stromversorgung. Gem. Datenblatt muss VSYS zwischen 1.8 und 5.5V liegen.
VCC wird im Raspberry PICO via einem weiteren Schaltregler auf 3.3V gebracht.
Der interne 3.3V Spannungsregler im Raspberry PICO ist für max. 0.5A ausgelegt.
Der Kondensator C2 (Am Ausgang vom Konverter) ist kein ESR Typ, da auf dem Raspberry PICO bereits ein ESR Elko verbaut ist. Die Genauigkeit R2/R3 ist 5% da die End-Spannung unkritisch ist.
R1=0.22R
R2=3kR
R3=1kR
C1=100uF/40V Elko
C2=100uF/16V Elko ESR (ev. auch 40V nicht ESR)
C3=470pF Keramik
D1=1N5819
D2=1N5819
L1=220uH/0.5A Stehend Ferrit d=8mm
IC1=MC34063 mit Sockel
K1=HohlSteckerBuchse 5.5/2.1mm
K2=Federleiste SIL20
PL1=PlatinePICO-Buck
Leistungsdaten:
Modell: SPS-Sensoren-Sicherungen
Hersteller: China
Typ: Elektronik
Technologie: Absicherung / Schmelzsicherung
Eingang: 5.0-32V DC/AC (via Schraubklemmen vom Sensoren-Netzteil)
Ausgang: 5.0-32V DC/AC 10x5A/10A (via Schraubklemme zu den Sensoren)
Ausgang: gemeinsame Masse
Signalisierung: 1 LED pro Kanal (Sicherungsfehler)
Stromversorgung: 5.0-32V DC/AC max 40 Amp.
Platine: Epoxyd 1.0mm
Frequenz: 0-20kHz
Montage: Bohrungen: 66.5x144, 3.2mm Durchmesser
Abmessungen: 150x72.5x29mm
Gewicht: 0.2kg
INFO: zur Schaltung: Das Netzteil liefert 5.0V an der Anode von D2 (Schottky Diode).
Diese dient dazu, dass verschiedene Stromversorgungsquellen gleichzeitig vorhanden sein können.
D.h. Sowohl die 5.0V vom USB Port wie auch die 5.0V vom Zusatz-Netzteil gehen je über eine Schottky Diode auf die VSYS (Pin39) Stromversorgung des Raspberry PICO. Das hat zur Folge, dass VSYS am Raspberry ca. 4.6V hat. Sowohl mit der externen Stromversorgung wie auch mit der internen USB Stromversorgung. Gem. Datenblatt muss VSYS zwischen 1.8 und 5.5V liegen.
VCC wird im Raspberry PICO via einem weiteren Schaltregler auf 3.3V gebracht.
Der interne 3.3V Spannungsregler im Raspberry PICO ist für max. 0.5A ausgelegt.
Der Kondensator C2 (Am Ausgang vom Konverter) ist kein ESR Typ, da auf dem Raspberry PICO bereits ein ESR Elko verbaut ist. Die Genauigkeit R2/R3 ist 5% da die End-Spannung unkritisch ist.
R1=0.22R
R2=3kR
R3=1kR
C1=100uF/40V Elko
C2=100uF/16V Elko ESR (ev. auch 40V nicht ESR)
C3=470pF Keramik
D1=1N5819
D2=1N5819
L1=220uH/0.5A Stehend Ferrit d=8mm
IC1=MC34063 mit Sockel
K1=HohlSteckerBuchse 5.5/2.1mm
K2=Federleiste SIL20
PL1=PlatinePICO-Buck
