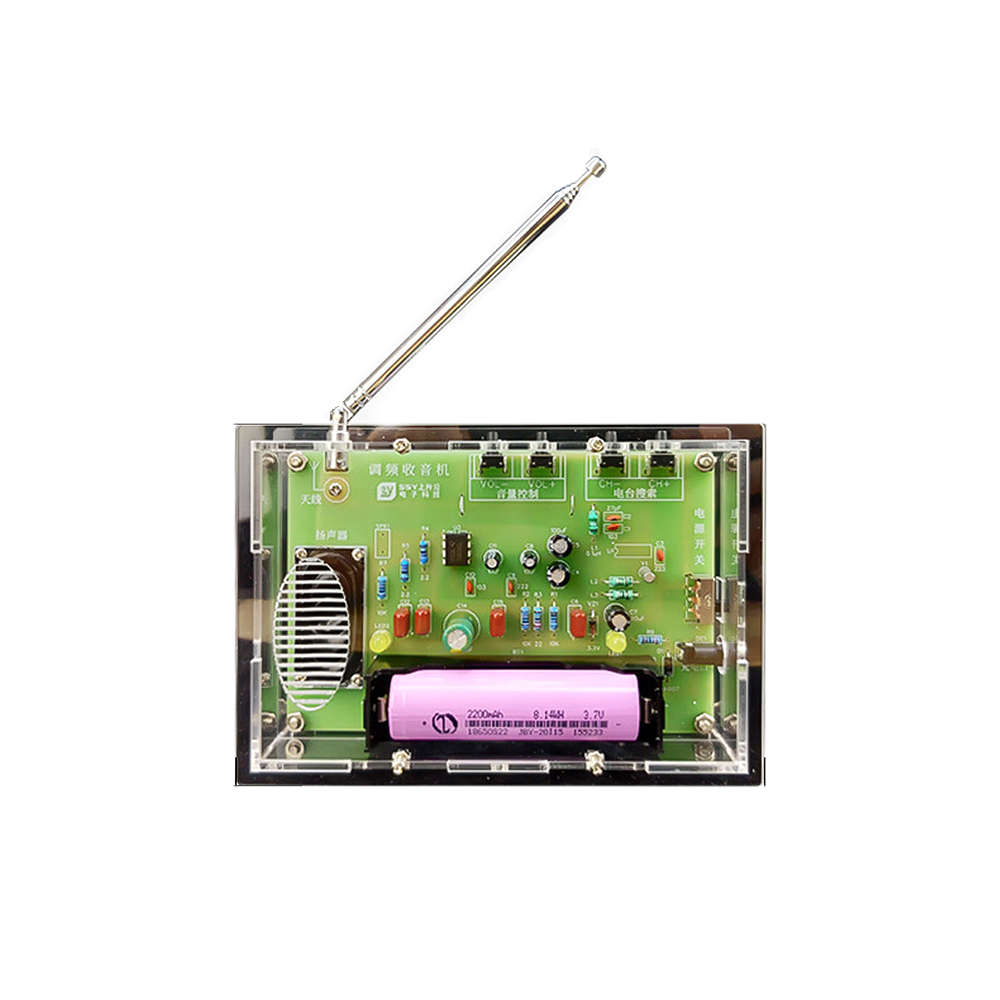

UKW Radio Bausatz RDA5807 mit Verstärker TDA2822
Regulärer Preis:
33,00 CHF
Versandfertig in 45 Tagen, Lieferzeit 1 Tag
Produktnummer:
S82524
Produktinformationen "UKW Radio Bausatz RDA5807 mit Verstärker TDA2822 "
UKW Radio Bausatz RDA5807 mit Verstärker TDA2822
Leistungsdaten:
Modell: UKW-Radio-BausatzRDA5807
Hersteller: China Import
Typ: Bausatz
Empfangsbereich: 65-108MHz
UKW-Radio-Chip: RDA5807
Verstärker: TDA2822
Lautsprecher: 2W 8R (Modell 2040)
Bausatz: Bauelemente müssen verlötet werden
Stromversorgung: USB DC 5.0V 500mA mit USB Kabel
Lieferumfang: Bausatz mit Zusatzteilen inkl. Gehäuse
Akku: Der Akku 18650 ist nicht im Lieferempfang enthalten
Grösse: 135x95x40mm
Gewicht: 120g
Leistungsdaten:
Modell: UKW-Radio-BausatzRDA5807
Hersteller: China Import
Typ: Bausatz
Empfangsbereich: 65-108MHz
UKW-Radio-Chip: RDA5807
Verstärker: TDA2822
Lautsprecher: 2W 8R (Modell 2040)
Bausatz: Bauelemente müssen verlötet werden
Stromversorgung: USB DC 5.0V 500mA mit USB Kabel
Lieferumfang: Bausatz mit Zusatzteilen inkl. Gehäuse
Akku: Der Akku 18650 ist nicht im Lieferempfang enthalten
Grösse: 135x95x40mm
Gewicht: 120g

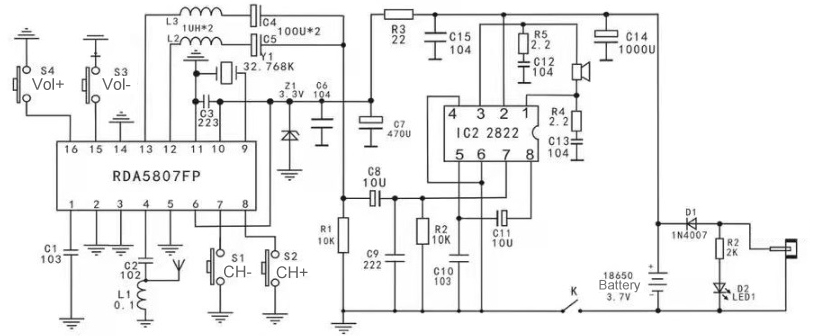

Teile Liste:
R1: 10kR Widerstand 1/4W
R2: 10kR Widerstand 1/4W
R3: 22R Widerstand 1/4W
R4: 2.2R Widerstand 1/4W
R5: 2.2R Widerstand 1/4W
R6: 2kR Widerstand 1/4W
C1: 10nF Keramikchipkondensator
C2: 1nF Keramikchipkondensator
C3: 22nf Keramikkondensator
C4: 33nF Keramikkondensator
C9: 2.2nF Keramikkondensator
C4: 100uF/25V Elektrolytkondensator
C5: 100uF/25V Elektrolytkondensator
C6: 100nF CBB-Kondensator
C7: 470uF/25V Elektrolytkondensator
C8: 10uF/25V Elektrolytkondensator
C9: 100uF/25V Elektrolytkondensator
C9: 2.2nF Keramikkondensator
C10: 10nF Keramikchipkondensator
C11: 10uF/25V Elektrolytkondensator
C12: 100nF Keramikchipkondensator
C13: 100nF Keramikchipkondensator
C14: 1000uF/16V Elektrolytkondensator
C15: 100nF Keramikchipkondensator
L1: 0.1uH Farbringinduktivität
L2: 1.0uH Farbringinduktivität
L3: 1.0uH Farbringinduktivität
D1: 1N4007 Diode
Z1: Z3.0V Zenerdiode 3.0V
LDE1: LED Rot
Y1..4 Fussknopf 6*6*9mm Seitlich
X1: Kristalloszillator 32.768KHz
IC1: RDA5807FP-Chip
IC2: TDA2822M-Chip
K1: DC002 Power Anschluss (mit Ladekabel)
SPK1: Lautsprecher 8R/2W 2040 quadratisch
ANT1: Peitschenantenne (mit M2.5-Schraube)
BAT1: Lithium-Batteriekasten 18650
PCB1: Leiterplatte UKW-Radio
