Ultraschallmodul Distanzmessmodul HC-SR04
Produktinformationen "Ultraschallmodul Distanzmessmodul HC-SR04"
Ultraschallmodul Distanzmessmodul HC-SR04
Leistungsdaten:
Modell: HC-SR04
Hersteller: verschiedene
Typ: Elektronik
Messbereich: 2-450cm
Genauigkeit: bis 0.3cm
Betriebsspannung: 5.0V DC
Stromaufnahme: <2mA
Ausgangssignal: Frequenz mit den Logik Pegeln 0/5V
Messcharakteristik: Schall Mess-Winkel bis max. 15 Grad
Trigger Signal: 10us Impuls
Echo Signal: PWL Signal
Anschlussbelegung:
1 = VCC (5.0V)
2 = Trigger (T)
3 = Echo(R)
4 = GND

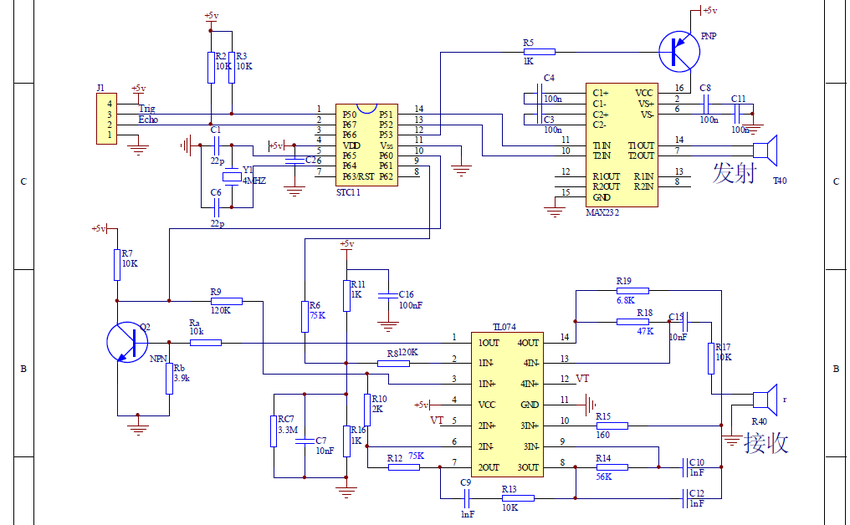

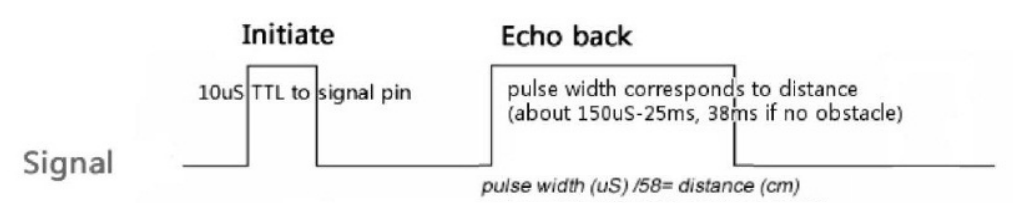

Funktionsweise:
1. Sende ein Positives Triggersignal von mindestens 10us
2. Das Modul sendet automatisch acht 40kHz Sinuswellen (T)
3. Das Modul empfängt das Echo Signal (R),
4. Das Modul gibt am Ausgang eine Logische 1 (5.0V) bis das Echo (R) eintrifft
5. D.h. Die Pulslänge ist das Äquivalent zur Distanz
6. Distanz = (Ausgang logisch 1 Zeit) * (Schallausbreitungsgeschwindigkeit (340m/Sek.) / 2)
Das geteilt durch 2 am Ende ist da der Schall die Distanz 2 mal zurück legt,
ein mal hin und ein mal zurück
Leistungsdaten:
Modell: HC-SR04
Hersteller: verschiedene
Typ: Elektronik
Messbereich: 2-450cm
Genauigkeit: bis 0.3cm
Betriebsspannung: 5.0V DC
Stromaufnahme: <2mA
Ausgangssignal: Frequenz mit den Logik Pegeln 0/5V
Messcharakteristik: Schall Mess-Winkel bis max. 15 Grad
Trigger Signal: 10us Impuls
Echo Signal: PWL Signal
Anschlussbelegung:
1 = VCC (5.0V)
2 = Trigger (T)
3 = Echo(R)
4 = GND
Funktionsweise:
1. Sende ein Positives Triggersignal von mindestens 10us
2. Das Modul sendet automatisch acht 40kHz Sinuswellen (T)
3. Das Modul empfängt das Echo Signal (R),
4. Das Modul gibt am Ausgang eine Logische 1 (5.0V) bis das Echo (R) eintrifft
5. D.h. Die Pulslänge ist das Äquivalent zur Distanz
6. Distanz = (Ausgang logisch 1 Zeit) * (Schallausbreitungsgeschwindigkeit (340m/Sek.) / 2)
Das geteilt durch 2 am Ende ist da der Schall die Distanz 2 mal zurück legt,
ein mal hin und ein mal zurück
