Wechselrichter 12V 230V 20W Schema
Regulärer Preis:
0,00 CHF
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 1 Tag
Produktnummer:
S83680
Aktueller Lagerbestand: 1000 Stück
Produktinformationen "Wechselrichter 12V 230V 20W Schema"

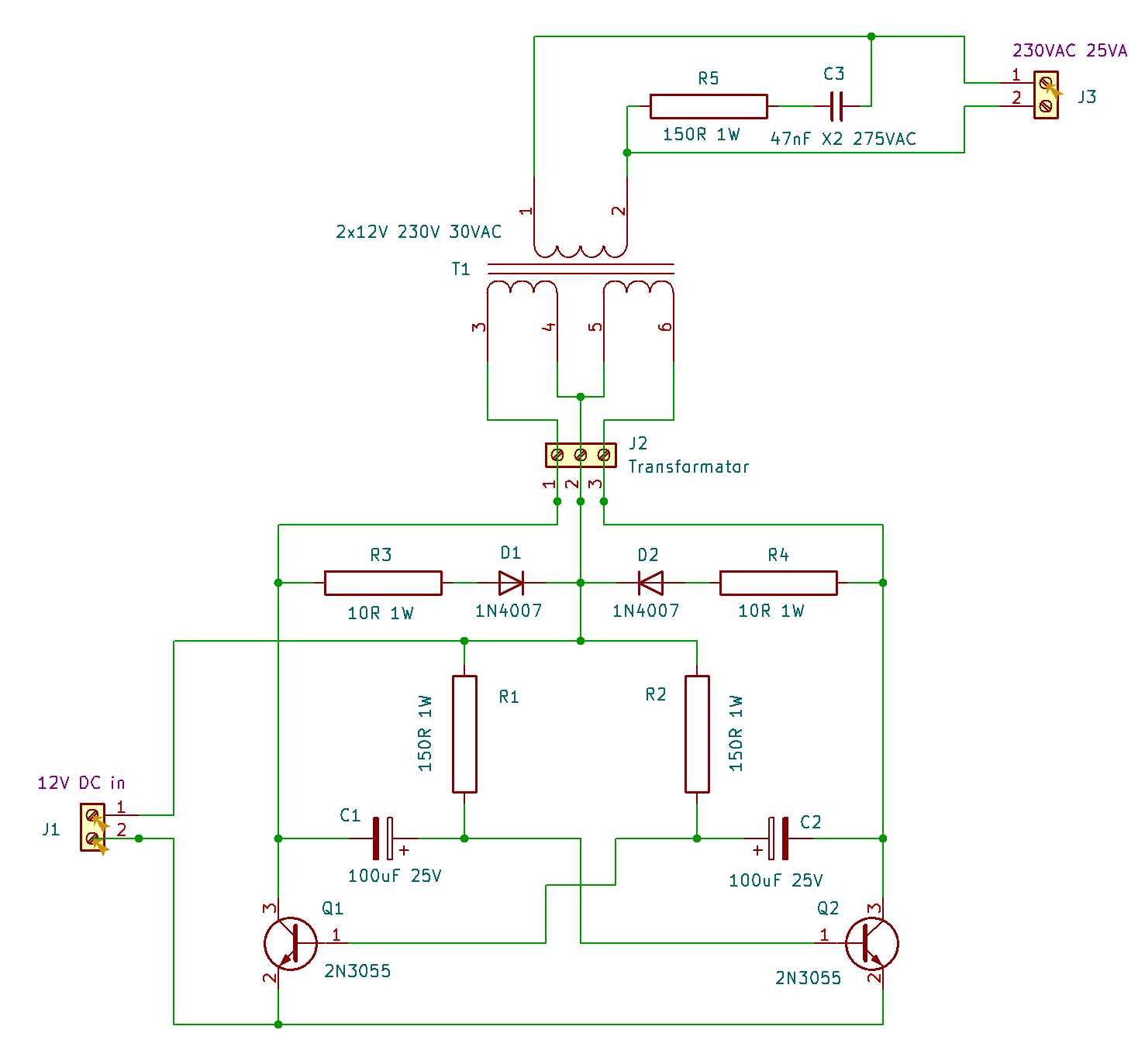

Wechselrichter Schema, der Artikel beinhaltet nur das Schema ohne Teile. Daher ist der Artikel auch kostenlos. Dieser kann selber ausgedruckt werden.
Frequenz: f=1/(1.38*150*0.0001)=48.3Hz
Teileliste:
R1 & R2 Widerstand 10 Ohm, 1 Watt
R3 & R4 Widerstand 150 Ohm, 1 Watt
C1 & C2 Elko 100uF 25V S81346
D1 & D2 Dioe 1N4002 oder 1N4007 S80692
Q1 & Q2 Transistor 2N3055 TO3 S83547
T1 Transformer Ringkern 2x12V zu 230V 25VA (bis 35VA)
2 x Isolierscheiben TO3 S83546 S83545
Kühlkörper 2x3K/W oder 1x2K/W
Kühlkörper Alu Blech 4mm für 2K/W, für beide Transistoren, Kühlplatte 2 Seitig, 2x250cm2, 1xBlech=10x23cm
R1 & R2 Widerstand 10 Ohm, 1 Watt
R3 & R4 Widerstand 150 Ohm, 1 Watt
C1 & C2 Elko 100uF 25V S81346
D1 & D2 Dioe 1N4002 oder 1N4007 S80692
Q1 & Q2 Transistor 2N3055 TO3 S83547
T1 Transformer Ringkern 2x12V zu 230V 25VA (bis 35VA)
2 x Isolierscheiben TO3 S83546 S83545
Kühlkörper 2x3K/W oder 1x2K/W
Kühlkörper Alu Blech 4mm für 2K/W, für beide Transistoren, Kühlplatte 2 Seitig, 2x250cm2, 1xBlech=10x23cm
Der 150 ohne Widerstand kann aus 6 Stk 100 Ohm 0.25W gebaut werden (6x0.25W=1.5W).
(100+100 parallel) + (100+100 parallel) +(100+100 parallel) = 150 Ohm
Was macht die Schaltung aus:
Der 2N3055 ist einer der bekanntesten, robustesten und am meisten produzierten bipolaren NPN-Silizium-Leistungstransistoren der Elektronikgeschichte. Er wurde in den frühen 1960er Jahren von der Radio Corporation of America (RCA) entwickelt und gilt bis heute als die ultimative "Allzweckwaffe" für Bastler und industrielle Standardanwendungen.
(100+100 parallel) + (100+100 parallel) +(100+100 parallel) = 150 Ohm
Der 10 ohne Widerstand kann aus 6 Stk 100 Ohm 0.25W gebaut werden (6x0.25W=1.5W).
(6x100 parallel) = 16.7 Ohm (Anst. 10 Ohm)
Signalform: Rechtecken, kein Sinus. D.h. nach Gleichrichtung 230VDC (Sinus hätte 311VDC)
Wirkungsgrad ca. 75% (Ohmsch, Vollast) wird dem Transformator geschuldet Ringkern ca. 82%, E-Karn ca. 77%
(6x100 parallel) = 16.7 Ohm (Anst. 10 Ohm)
Signalform: Rechtecken, kein Sinus. D.h. nach Gleichrichtung 230VDC (Sinus hätte 311VDC)
Wirkungsgrad ca. 75% (Ohmsch, Vollast) wird dem Transformator geschuldet Ringkern ca. 82%, E-Karn ca. 77%
Was macht die Schaltung aus:
Der 2N3055 ist einer der bekanntesten, robustesten und am meisten produzierten bipolaren NPN-Silizium-Leistungstransistoren der Elektronikgeschichte. Er wurde in den frühen 1960er Jahren von der Radio Corporation of America (RCA) entwickelt und gilt bis heute als die ultimative "Allzweckwaffe" für Bastler und industrielle Standardanwendungen.
