Aufwärts Ringkern Spannungswandler LED Schema
Regulärer Preis:
0,00 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktnummer:
S82128
Produktinformationen "Aufwärts Ringkern Spannungswandler LED Schema"
Aufwärts Ringkern Spannungswandler LED Schema, der Artikel beinhaltet nur das Schema ohne Teile. Daher ist der Artikel auch kostenlos. Dieser kann selber ausgedruckt werden. Es kann ein beliebiger Ferrit Kern verwendet werden (Ring oder Stab) keine Eisenpulver Kerne.
Die Schaltung ermöglicht den Betrieb von weissen LEDs mit ca. 3.0V (1.4-5.0V) mit einer 1.5V oder 1.2V Batterie Zelle.
Die Schaltung ermöglicht den Betrieb von weissen LEDs mit ca. 3.0V (1.4-5.0V) mit einer 1.5V oder 1.2V Batterie Zelle.
Teileliste:
R1 = 1kR (rot, schwarz, braun)
T1 = BC547C (oder jeder Kleinsignal NPN Transistor) S80310
L1 = Ring-Kern Ferrit 20-30mm, mit 2x20 Windungen 0.15-0.5mm2 isoliertem Draht bewickeln
für Isolierdraht passt ein 25mm Ring aus N27 / N30 Ferrit S82131 der ein Stab Ferrit
für Lackdraht passt ein 16mm Ring aus N27 / N30 Ferrit S82129 / S82130 der ein Stab Ferrit
LD = Spulen Draht 0.15mm2 bis 0.5mm2, 2x70cm lang (bei 6mm Ferrit Material Dicke),
Isolierdraht in unterschiedlichen Farben, Elektronik Draht oder Litze isoliert
LED1 = LED 3mm oder 5mm (Farben nach Wunsch) z.B. weiss S81931
Stromversorgung: 0.9-2.0VDC (z.B. 1.5V AAA Batterie oder 1.2V AAA Akku)

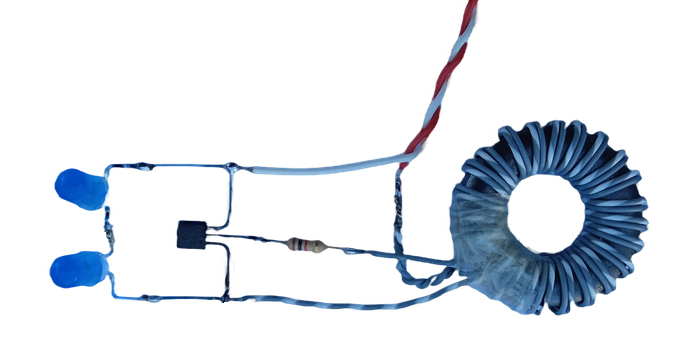

Es können auch mehrere LED's in Serie geschaltet werden.
Mit einem 30mm N27 Ring-Kern und 0.5mm2 isoliertem Elektronik Draht
- läuft der Schwingkreis mit ca. 45kHz
- Ist ein Wirkungsgrad von 80-90% zu erreichen
Geschichte zur Schaltung:
In der Zeitschrift Everyday Practical Electronics (EPE) wurde in der Ausgabe
vom November 1999, in der Rubrik Ideen von Lesern, eine Schaltung unter
dem Titel Micro-torch Circuit veröffentlicht.

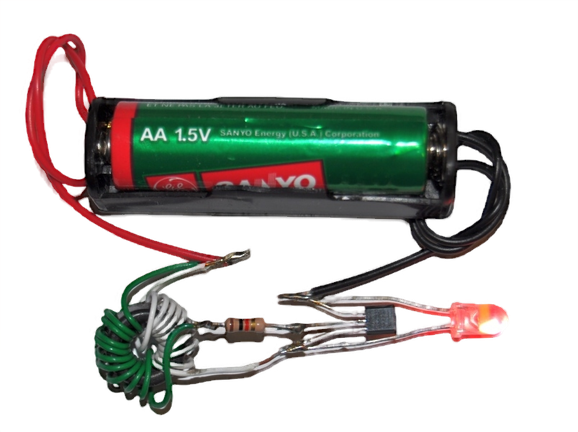

Clive Mitchell baute die Schaltung mit einer weissen Leuchtdiode auf, und
nannte sie Joule thief (deutsch Joule-Dieb oder Energiedieb).
Der Begriff "Joule thief" wird seither für ähnliche Schaltungen verwendet.
Funktionsweise: Die Schaltung arbeitet als ungeregelter Aufwärtswandler
mit der Selbstschwingcharakteristik eines Sperrschwingers. Die (weise) LED
hat eine Durchlassspannung von etwa 3V, leitet unmittelbar nach dem
Einschalten mit 1.2-1.5V nicht. Der Transistor verbindet die Spule zyklisch mit der
Versorgungsspannung, wodurch in dieser magnetische Energie gespeichert
wird. Diese Energie induziert während der Sperrphase eine höhere Spannung,
wodurch ein Stromfluss durch die Leuchtdiode ermöglicht und die gespeicherte
Energie abgebaut wird.
Stichworte: step-up-Wandler, Joule Thief, DC-DC, Boost Converter
R1 = 1kR (rot, schwarz, braun)
T1 = BC547C (oder jeder Kleinsignal NPN Transistor) S80310
L1 = Ring-Kern Ferrit 20-30mm, mit 2x20 Windungen 0.15-0.5mm2 isoliertem Draht bewickeln
für Isolierdraht passt ein 25mm Ring aus N27 / N30 Ferrit S82131 der ein Stab Ferrit
für Lackdraht passt ein 16mm Ring aus N27 / N30 Ferrit S82129 / S82130 der ein Stab Ferrit
LD = Spulen Draht 0.15mm2 bis 0.5mm2, 2x70cm lang (bei 6mm Ferrit Material Dicke),
Isolierdraht in unterschiedlichen Farben, Elektronik Draht oder Litze isoliert
LED1 = LED 3mm oder 5mm (Farben nach Wunsch) z.B. weiss S81931
Stromversorgung: 0.9-2.0VDC (z.B. 1.5V AAA Batterie oder 1.2V AAA Akku)
Es können auch mehrere LED's in Serie geschaltet werden.
Mit einem 30mm N27 Ring-Kern und 0.5mm2 isoliertem Elektronik Draht
- läuft der Schwingkreis mit ca. 45kHz
- Ist ein Wirkungsgrad von 80-90% zu erreichen
Geschichte zur Schaltung:
In der Zeitschrift Everyday Practical Electronics (EPE) wurde in der Ausgabe
vom November 1999, in der Rubrik Ideen von Lesern, eine Schaltung unter
dem Titel Micro-torch Circuit veröffentlicht.
Clive Mitchell baute die Schaltung mit einer weissen Leuchtdiode auf, und
nannte sie Joule thief (deutsch Joule-Dieb oder Energiedieb).
Der Begriff "Joule thief" wird seither für ähnliche Schaltungen verwendet.
Funktionsweise: Die Schaltung arbeitet als ungeregelter Aufwärtswandler
mit der Selbstschwingcharakteristik eines Sperrschwingers. Die (weise) LED
hat eine Durchlassspannung von etwa 3V, leitet unmittelbar nach dem
Einschalten mit 1.2-1.5V nicht. Der Transistor verbindet die Spule zyklisch mit der
Versorgungsspannung, wodurch in dieser magnetische Energie gespeichert
wird. Diese Energie induziert während der Sperrphase eine höhere Spannung,
wodurch ein Stromfluss durch die Leuchtdiode ermöglicht und die gespeicherte
Energie abgebaut wird.
Stichworte: step-up-Wandler, Joule Thief, DC-DC, Boost Converter
