Netzmonitor 50Hz - MMD0328
65,00 CHF
Sofort verfügbar, Lieferzeit: 1 Tag
Produktnummer:
S83390
Produktinformationen "Netzmonitor 50Hz - MMD0328"
Netzmonitor 50Hz - MMD0328
Die gesamte Energieversorgung Europas ist mit elektrischen Leitungen verbunden. Damit haben alle Teilnehmer die gleiche Netzfrequenz vom 50Hz . Europäisches Verbundnetz UCTE / ENTSO-E Im Verbundnetz müssen die Lasten und die Generatoren ausgeglichen sein. Verschiedene gestaffelte Regelmechanismen sorgen bei einer Abweichung vom 50Hz Soll zu einer Leistungsanpassung an den Generatoren, um wieder die 50.0 Hz zu erreichen. Mit diesem Netzmonitor kann die aktuelle Netz-Lage gemessen und angezeigt werden.
Achtung: Dieser Artikel enthält KEINE 3D-Druckteile die auf dem Foto abgebildet sind.
Daten:
Produkt: Netzmonitor 50Hz
Hersteller: System-Clinch
Gruppe: Bausätze
Einsatz: Netzmonitor 50Hz
Daten: https://manuel.magnin.ch/raspberry-pico-50hz-mon.html
Enthält:
- Controller RaspBerry PICO S80929

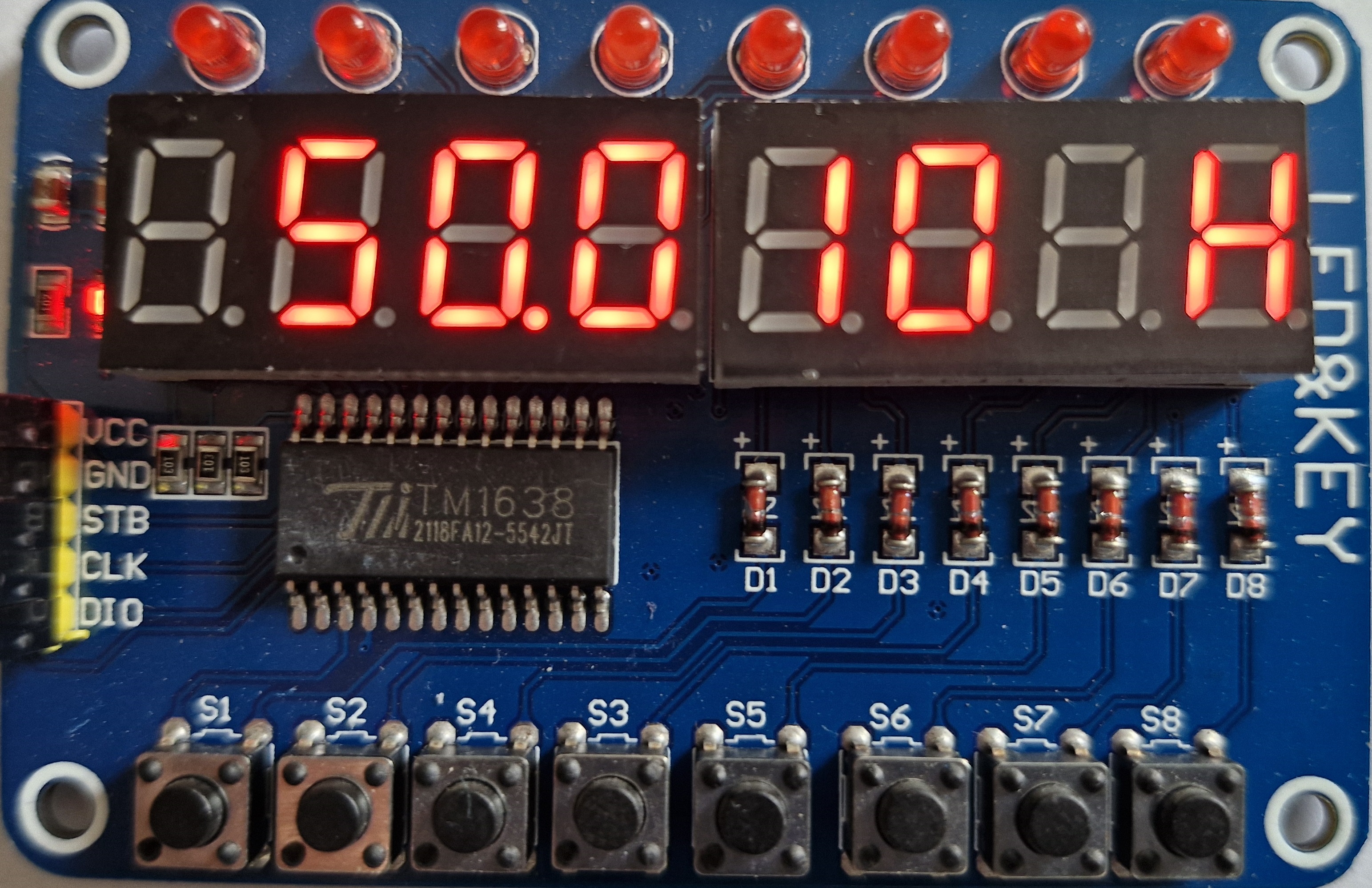

- LED Display 8x7-Segment LED, 8xLED 8xKey S83284
Die gesamte Energieversorgung Europas ist mit elektrischen Leitungen verbunden. Damit haben alle Teilnehmer die gleiche Netzfrequenz vom 50Hz . Europäisches Verbundnetz UCTE / ENTSO-E Im Verbundnetz müssen die Lasten und die Generatoren ausgeglichen sein. Verschiedene gestaffelte Regelmechanismen sorgen bei einer Abweichung vom 50Hz Soll zu einer Leistungsanpassung an den Generatoren, um wieder die 50.0 Hz zu erreichen. Mit diesem Netzmonitor kann die aktuelle Netz-Lage gemessen und angezeigt werden.
Achtung: Dieser Artikel enthält KEINE 3D-Druckteile die auf dem Foto abgebildet sind.
Daten:
Produkt: Netzmonitor 50Hz
Hersteller: System-Clinch
Gruppe: Bausätze
Einsatz: Netzmonitor 50Hz
Daten: https://manuel.magnin.ch/raspberry-pico-50hz-mon.html
Enthält:
- Controller RaspBerry PICO S80929
- LED Display 8x7-Segment LED, 8xLED 8xKey S83284
- Python Script NetzMonitor50Hz main.py tm1638.py
- OHNE! Gehäuse 10x5.5x6cm 3D
Anschluss des LCD Displays je mit I2C Schnittstelle an einen Raspberry Pico:
Zusammenbau:
- OHNE! Gehäuse 10x5.5x6cm 3D
Anschluss des LCD Displays je mit I2C Schnittstelle an einen Raspberry Pico:
RaspBerry PICO <-> LED 8x7-Segment, 8xLED LED&KEY Beschreibung
Pico-Pin17 GP13 <-> LED-STB 3-STB Daten Speicher
Pico-Pin19 GP14 <-> LED-CLK 4-CLK Daten Tackt
Pico-Pin20 GP15 <-> LED-DIO 5-DIO Daten In / Out
Pico-Pin18 GND <-> LED-GND 2-GND GND
Pico-Pin36 3.3V <-> LED-VCC 1-VCC LED mit 3.3V (je nach Modell)
Pico-Pin21 GP16 <-> Daten 50Hz Daten-In (GP16 mit 0/3.3V Logik)
Pico-Pin23 GND <-> Daten-GND Daten-GND GND
# Optokoppler: Emiter nach PICO GND-Pin23, Kollektor nach PICO GP16-Pin21
# Widerstände: 10kR von PICO GP16-Pin21nach PICO 3.3V-Pin36
