Zener Diode 2.7V 0.5W DO-35 Z-Diode ZDiode DiodenModell: Z2.4V0.5WHersteller: ChinaTyp: DiodeEinsatz: Elektronische SchaltungZener-Spannung: 2.4VAufbau: PNDaten max.: 0.5WGenauigkeit: 5%Rückwärtsstrom: 1uADurchlassspannung: UF 0.9VGehäusebauform: DO-35Anschluss: bedrahtet

Zener Diode 16V 0.5W DO-35 Z-Diode ZDiode DiodenModell: Z16V0.5WHersteller: ChinaTyp: DiodeEinsatz: Elektronische SchaltungZener-Spannung: 16VAufbau: PNDaten max.: 0.5WGenauigkeit: 5%Rückwärtsstrom: 1uADurchlassspannung: UF 0.9VGehäusebauform: DO-35Anschluss: bedrahtet

Zener Diode 13V 0.5W DO-35 Z-Diode ZDiode DiodenModell: Z13V0.5WHersteller: ChinaTyp: DiodeEinsatz: Elektronische SchaltungZener-Spannung: 13VAufbau: PNDaten max.: 0.5WGenauigkeit: 5%Rückwärtsstrom: 1uADurchlassspannung: UF 0.9VGehäusebauform: DO-35Anschluss: bedrahtet

EB Spannungsanzeiger 11-310V DC LED rot DIN-RailTechnische Daten:Modell: DIN-Rail VoltmeterHersteller: TonhouHersteller-Nr.: TOVME-1DTyp: MeterAnzeige: 999  (3) LEDMessbereiche: 11-310VDCBauform: 1TE =18mm (Breite in Teile Einheiten)Messungen: SpannungStromversorgung: Via MessspannungStromaufnahme: 1.0WAnzeige Einheit: VoltGenauigkeit: +/- 1VAnezige: LED rotLeistungsaufnahme: 1.0WSchutzart: IP51Grösse: (LxBxT) 90x18x50+16mmGewicht: 0.2kg

Stromwandler 30A 2000:1Typ: TrafoHersteller: China / diverseHersteller-Code: 40JA1AA803924Einsatz: StrommessungStrom: bis 30 Amp.Spannungsfestigkeit: 5kV-AC (Prim/Sek)Bauart: VergossenStromverhältnis: 2000:1  (30A zu 15mA)Shunt: 200RGenauigkeit: 0.1%Bedrahtet: je 20cmGrösse: 25x25x15mmGewicht: 0.08kg

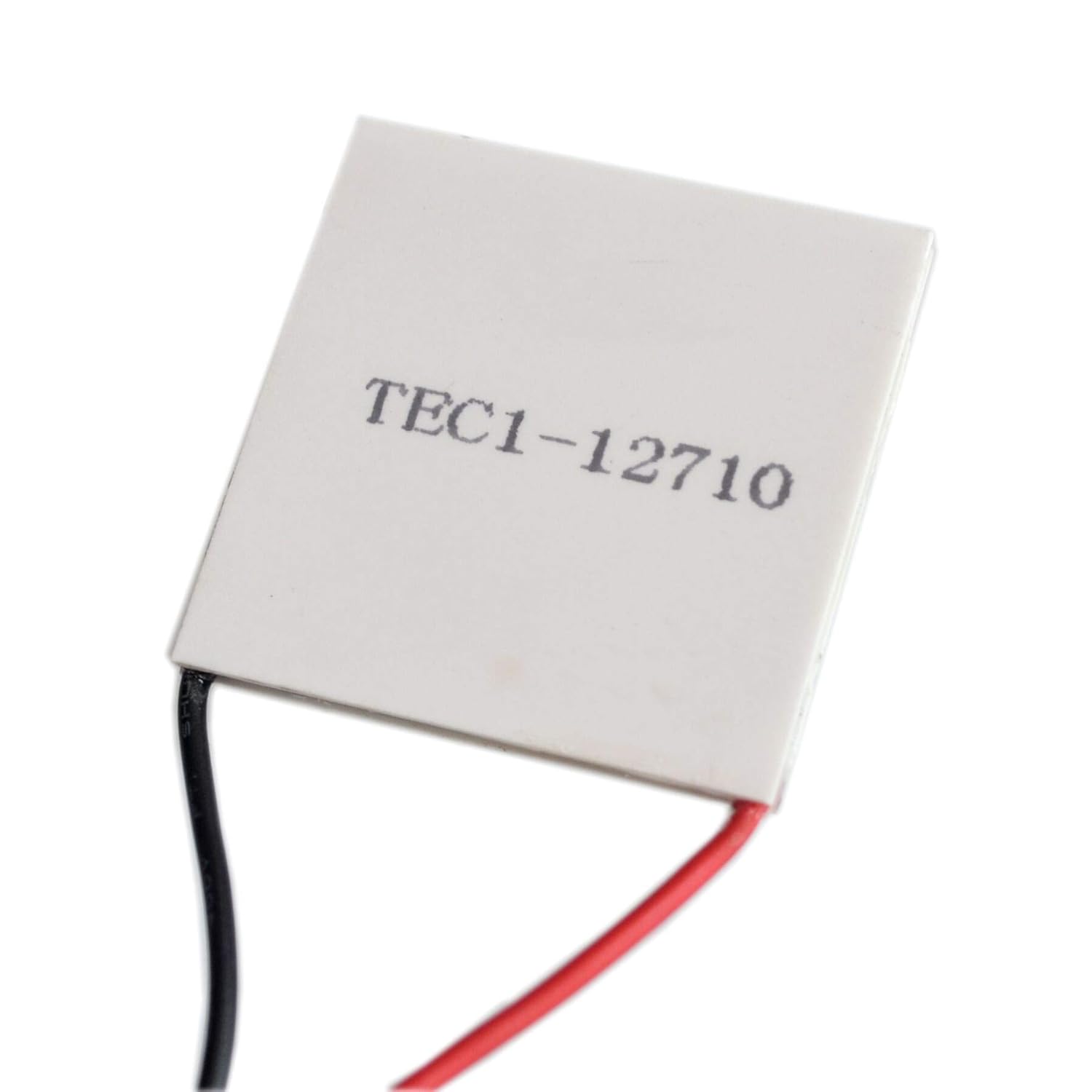

Peltier Element Thermo-Modul Kühler 100W 12V 40x40mmPeltierelemente bestehen aus einem Halbleiterbauelement zwischen zwei Platten, - jeweils einer Kaltseite und einer Heißseite. Durch Stromfluss im Halbleiterelement angeregt, kommt es zu einem Wärmetransport von der Kaltseite zur Warmseite. Die Kalt/Warm-Seite kann durch Umpolung gewechselt werden. Delta-t-max 67°CLeistungsdaten: Modell: TEC1-12710Hersteller: verschiedeneTyp: ElektronikLeistung: 100WSpannung: 12V DCStrom: Max 10A (Startstrom)Widerstand: 1.2-1.5R (Bei 23°C)Temperatur: Delta T Max 58°CAnschlusskabel: 15cm Silikon Isoliertes KabelBeschaltung: rot=(+) schwarz=(-)Material: Alumina Keramik (Al2O3) / Bismuth Tin (BiSn)Aufbau: 127 Elemente internLivespan: 22.8 Jahre (200'000 Std.)Gewicht: 23gAbmessungen: 40x40x3.4mmLeistungsangabe bei 25°C:    85W, T-Diff: 66°C, I-Max: 10.5A, V-Max:15.2V, R=1.08 Ohm Leistungsangabe bei 50°C:    96W, T-Diff: 75°C, I-Max: 10.5A, V-Max:17.4V, R=1.24 Ohm

Schalter Einbau 12mm Druck- Ziehschalter 75A 6-28V KFZ Marine LKWModell: Druck- Ziehschalter Hersteller: ChinaTyp: ElektronikHersteller-Code: MS 243Einsatz: Hauptschalter für ds DC Boardnetz 12/24V Boot, LKW, Caravan, LandmaschinenAusführung: Heavy DutyFunktion: Ein / ausBelastbarkeit: max 75Amp DCSpannung: 6-28V DC (Für 6/12/24V Board Netz)Anschluss: Schraubklemmen für Ring-Kabel SchuhBefestigung: Bohrung 12mm (für 11.9mm)Schaft: 15.8mm abzüglich Mutter(n)Material: Gehäuse aus Zink Druckguss Legierung Schalt-Pin: Metall 22mm DurchmesserGrösse: 83x36x22(15)mm

Taster Einbau 16mm Druckschalter 36V 2A KFZ Marine LKWFür Start Stop Horn usw...Modell: TasterHersteller: ChinaTyp: ElektronikHersteller: EarueletricEinsatz: Taster für Start Stop Boot, LKW, Caravan, LandmaschinenAusführung: Heavy DutyFunktion: Taster (Verbindung solange gedrückt)Belastbarkeit: max 2.0Amp DCSpannung: 36VDC 2.0A, 250VAC 0.5A (Für 6/12/24V Board Netz)Anschluss: Schraubterminal für Litze, Litze mit Hülse, DrahtBefestigung: Bohrung 16mm (für 16x1mm Gewinde)Kopfabdeckung: 17.8mmSchaft: 10mm abzüglich MutterSchutzart: IP65 / IP67Material: NickelbeschichtetSchalt-Pin: NickelbeschichtetGrösse: 26.4x21.8x21.8mm

SPS Mitsubishi Alpha AL2-24MR-D 24V 24I/OSPEZIFIKATION:• Produkt:  Mitsubishi Alpha AL2-24MR-D • Modell: AL2-24MR-D • Hersteller: Mitsubishi• Hersteller-ArtNr.:  AL2-24MR-D • Kategorie: SPS • Betriebsspannung: 24V DC+-15%, 9.0Watt ( 1.0W all off, 9.0W all on)  • Eingänge digital: 15 digital (5.5mA) (8xAnalog umschaltbar) • Eingänge digital: Pegel: Off: <4.0V, On: > 18V 8 digital (5.5mA) (Analog umschaltbar) • Eingänge analog: 8 * 0-10V 9Bit (500 Steps) Impedanz: 142kR  • Eingänge Tasten: 8 als Eingänge nutzbar • Ausgänge digital: 9 Relay • Ausgänge Display: 4 Zeilen a 12 Zeichen  • Zykluszeit: 10-20mSek. • Kommunikation: RS232 zur Programmierung oder Datenkommunikation • Programmierung: Windows AL-PCS/WIN-E Programmierungssoftware (Kostenlos) • Sprachen:  Englisch, Deutsch, Französisch, Italienisch, Spanisch, Swedisch und Russisch • Speicher: 200 Funktionsblöcke (5kByte)   • Isolationsfestigkeit: 3.7kkV-AC 1 Minute, 7MR, 500V-DC • Temperaturbereich: -25°C bis +55°C • Grösse: 140x115x80mm • Gewicht: 1.25kgAL2-MR10MR-D  * 6xIn (Digital oder Analog), 4xOut (Relais)AL2-MR14MR-D  * 8xIn (Digital oder Analog), 6xOut (Relais)AL2-MR24MR-D  * 15xIn (Digital oder 8 davon Analog), 9xOut (Relais)AL2-4EX                 * 4xIn digital (24V)AL2-4EYT               * 4xOut digital - Transistor 5-24V 1.0AAL2-4EYR               * 4xOut digital -RelaisAL2-2DA                 * 2xIn Analog 0-10V, 4-20mAAL2-2DP-ADP       * 2xIn PT100AL2-2TC-ADP       * 2xIn Thermoelement Typ-K AL2-232-CAB        * PC Programmier KabelAL2-232-GSM-CAB * GSM und PC Daten KabelOccasion Produkt Information:• Verpackung: nein (Originalverpackung nicht vorhanden)• Garantie: 8 Wochen Funktionsgarantie durch Shop.CitySun.ch• Zustand: Gebraucht, leichte Gebrauchsspuren• Lieferumfang: Gerät ohne Zubehör• Geräte Innenbereich ist nicht gereinigt

DC/DC 4xUSB-A Ladeadapter 5.0V 8.0A Netzteil Stromversorgung offen. Als Stromversorgung und zum Laden aller gängigen USB Geräte.Eingangsspannung: 8-35V mit Hohlstecker. Für Handelsübliche Netzteile z.B. vom alten NotebookDas Modul kann auch als DCDC Wandler 8-35V zu 5.0V 8Amp verwendet werden (Schraubterminal) z.B. für RaspberryRaspberry Spannungsversorgung per USB oder irekter 5.0V Leitung mit grossen Spannungseingang 8.0-35V DC•  Produkte: USB-Netzteil •  Modell: USB-Netzteil 4xUSB bis max 8.0A•  Hersteller: Diverse •  Hersteller: SZYTF•  Kategorie: Netzteil •  Anwendung: Stromversorgung und Laden von mehreren USB Geräten •  Anschluss: Hohlstecker  5.5mm Standard, oder via Schraub Klemmen Terminal •  Eingang: 8.0-35VDC  (z.B. Auto 12V / 24V oder andere Netzteile) •  Ausgang: 4xUSB-A: 5.0V 8.0Amp (Total) & Ausgang 5.0V 8.0Amp via Schraub Klemmen Terminal •  Leerlaufstrom: 18mA (bei 12V) •  Ausführung: Platine offene Bauweise•  Farbe: diverse •  Grösse: 54x39x21mm

USB Ladebuchse Einbau 29mm 2x5V3A In: 10-30V mit Spannungsanzeige KFZ Marine LKWModell: USB Ladebuchse mit SpannungsanzeigeHersteller: ChinaTyp: ElektronikHersteller-Code: naEinsatz: Ladebuchse für USB Geräte ab DC Boardnetz 12/24V Boot, LKW, Caravan, LandmaschinenBelastbarkeit: max USB 5.0V 3.0A Zuleitung absichern mit 10ASchnellladen: JA QC3 Standard (9V/2A, 12V/1.5A)Spannung: 10-30V DC (Für 12/24V Board Netz)Anschluss: Steckzunge für Kabel SchuhBefestigung: Bohrung 30mm (für 29mm)Schaft: 50mm abzüglich MutterMaterial: Gehäuse aus ABSGrösse: 40x40x52(63)mm

30SQ050 Schottkydiode 30A 50V R-6 Schottky DiodeDies ist eine super schnelle Diode für getakteten Wandlern / Netzteile: SMPS, DC/DC-, AC/DC, HF- Wandler   usw...Die Diode eignet sich auf Grund ihrer geringen vorwärz Verluste speziell für SMPS / Schaltnetzteile.Eine weitere super Anwendung ist als Brückengleichrichter aus 4 Stk. 30SQ050 Dioden. Der Brückengleichrichter hat als Vollbrücke mit zwei leitenden Dioden lediglich 1.0V Spannungsabfall, was die Verluste halbiert.   Für effiziente Gleichrichter bis 18VAC geeignet Modell: 30SQ050Hersteller: ChinaTyp: DiodeEinsatz: getacktete NetzteileAufbau: M-N (Metal <-> N-Dotiertes-Silizium) Technology: Schottky Barrier DiodeDaten max.: 30A 50V (35V RMS)Geschwindigkeit: keine Angaben nSVorwärts Spannung: @30A:UF=0.52V Kapazität: naRückwärtsstrom: 200uA (bei 50V &, 25°C), 25mA (bei 50V &, 125°C) Pulsstrom: 380A 8.3mS 1/2 SinusGehäusebauform: R-6Anschluss: bedrahtet 1.2 bis 1.3mm

Distanzhülse 20mm Aluminium M4 2xInnengewinde Modell:  Distanzhülse 20mm Hersteller: diverseKategorie: MontageTyp: GehäuseFunktion: DistanzhülseLänge: 20mmMaterial: AluminiumDurchmesser: Innen M4 Gewinde (Beidseitig) / Aussen rundFarbe: SilberAusführung: AluminiumGewicht: 0.02kgInfo: Mit Querbohrung und kann damit auch als Erklemme benutzt werden

Spannungsanzeiger Steckdosen Voltmeter 230V (50-450VAC) LED grünTechnische Daten:Modell: Steckdosen-VoltmeterHersteller: naHersteller-Nr.: naTyp: MeterAnzeige: 999  (3) LEDMessbereiche: 50-450VACBauform: EU Stecker mit 4.8mm Pins & Adapter Schweiz 4.0mm PinsMessungen: Spannung EffektivwertAnzeige Einheit: VoltGenauigkeit: +/- 1VAnezige: LED grünLeistungsaufnahme: 1.0WSchutzart: IP51Grösse: (LxBxT) 30x30x50(80)mm  (Tiefe mit CH-Adapter 80mm)Gewicht: 0.1kg

TIP2955 Transistor, PNP, 15A, 100V, 90W, TO247 Power TransistorModell: TIP2955Hersteller: ChinaTyp: NPN TransistorEinsatz: Elektronische SchaltungAufbau: PNPKomplementär Typ: TIP3055 S83314  Daten max.: 15A, 100V, 90WVerstärkung: hFE 20-70Gehäusebauform: TO-247Anschluss: B-C-E

Netzmonitor 50Hz - MMD0328Die gesamte Energieversorgung Europas ist mit elektrischen Leitungen verbunden. Damit haben alle Teilnehmer die gleiche Netzfrequenz vom 50Hz . Europäisches Verbundnetz UCTE / ENTSO-E Im Verbundnetz müssen die Lasten und die Generatoren ausgeglichen sein. Verschiedene gestaffelte Regelmechanismen sorgen bei einer Abweichung vom 50Hz Soll zu einer Leistungsanpassung an den Generatoren, um wieder die 50.0 Hz zu erreichen. Mit diesem Netzmonitor kann die aktuelle Netz-Lage gemessen und angezeigt werden.Achtung: Dieser Artikel enthält  KEINE 3D-Druckteile die auf dem Foto abgebildet sind. Daten:Produkt: Netzmonitor 50HzHersteller: System-ClinchGruppe: BausätzeEinsatz: Netzmonitor 50Hz Daten: https://manuel.magnin.ch/raspberry-pico-50hz-mon.htmlEnthält: - Controller RaspBerry PICO S80929- LED Display 8x7-Segment LED, 8xLED 8xKey S83284- Python Script NetzMonitor50Hz main.py  tm1638.py - OHNE! Gehäuse 10x5.5x6cm 3D Anschluss des LCD Displays je mit I2C Schnittstelle an einen Raspberry Pico:RaspBerry PICO      <->     LED 8x7-Segment, 8xLED            LED&KEY               BeschreibungPico-Pin17    GP13   <->    LED-STB                                    3-STB                   Daten SpeicherPico-Pin19   GP14   <->    LED-CLK                                    4-CLK                   Daten TacktPico-Pin20    GP15   <->    LED-DIO                                     5-DIO                   Daten In / OutPico-Pin18    GND    <->    LED-GND                                    2-GND                  GNDPico-Pin36    3.3V    <->    LED-VCC                                    1-VCC                  LED mit 3.3V (je nach Modell)Pico-Pin21    GP16    <->    Daten 50Hz                                Daten-In               (GP16 mit 0/3.3V Logik)Pico-Pin23    GND    <->    Daten-GND                                 Daten-GND            GND# Optokoppler: Emiter nach PICO GND-Pin23, Kollektor nach PICO GP16-Pin21# Widerstände: 10kR von  PICO GP16-Pin21nach PICO 3.3V-Pin36Zusammenbau:

ICM7555 Timer IC DIL8, Schwingkreis, Komperator, Zeitverzögerung, Impulssteuerung, PulsweitenmodulationDer ICM7555 ist Pin-Kompatibel zum NE555, der ICM7555 ist in CMOS Technologie aufgebaut. Damit sind die internen Spannungsteiler hochohmiger mit 3x100kR (NE555 3x5kR).Modell: TCP7555PHersteller: ChinaTyp: ICEinsatz: Elektronische SchaltungAufbau: DIL8Versorgungsspannung: 3-16V (2-18V)Ausgangsstrom: 100mAFrequenzbereich: 0-1MHzSpanungsteiler intern: 3x100kR (NE555 3x5kR)Gehäusebauform: DIP-8Temperaturbereich: -20 bis +85 °CTemperaturstabilität : 0.005% pro °C Merkmale• Zeitmessung von Mikrosekunden bis Stunden• Stabiler oder monostabiler Betrieb• Einstellbares Tastverhältnis• CMOS/TTL - kompatibler Ausgang kann bis zu 200 mA versenken oder abgeben• Temperaturstabilität von 0,005% pro °CAnwendungen• Präzises Timing• Impulserzeugung• Sequentielles Zeitverhalten• Erzeugung von Zeitverzögerungen• Pulsweitenmodulation• Modulation der Impulsposition• Detektor für fehlende Impulse Spannend zu Wissen: Der NE555 wurde in den Jahren 1970 bis 1971 von dem Schweizer Ingenieur Hans R. Camenzind für Signetics (später Philips, heute NXP) entwickelt.

78L12 Spannungsregler 12V 100mA linear TO92 7812Modell: 78L12Hersteller: diverseKategorie: Linar-ReglerAnwendung: StromversorgungAusgang: 12.0V festGenauigkeit: Abweichung <0.1% Last RegulierungGehäuse: TO92Betriebsspannung: IN 14.5-27VBelastung: bis max 100mABetrieb: Spannungsversorgung

Printklemme, Durchsteckmontage, 5mm Raster, Horizontal, Verschraubung, 10 PoleModell: PCB-Klemme8Hersteller: ChinaTyp: ElektronikHersteller-Code: RND 205-301-5.0-8P /  CTB1202/8BKEinsatz: Anschlussklemmen für Platinen Polzahl: 8Spannung: 0-250VAC Belastung: max 16AFarbe: SchwarzAbgang: 90°Prüfspannung: 1'500V AC /1 min.Leiter: Anschluss 0.35mm (22 AWG) bis max 2.5mm2 (14 AWG)Ausrichtung: HorizontalAnschluss-Pins: 1.0mm Durchmesser (Platinen Bohrung 1.2mm)Rastermass: 5.0mm

Mit der SPS-PICO haben Sie eine einfache Leistungsfähige Steuereinheit die mit Python frei programmierbar ist. Für einen Raspberry Pico und Python Fan kann eine einfache und Leistungsfähige SPS mit einem Raspberry Pico aufgebaut werden. Die Platine MMD0339 ist einlagig und einfach zu bestücken, da alle Bauteile in Durchstecktechnik bestückt werden und keine SMDs eingesetzt werden. Die Platine ist Freeware und kann von jedem nachbestellt oder via Shop bezogen werden. Konzept und Idee der Pico-SPS: Ausgelegt auf 24V DC Ein- und Ausgänge, möglichst alles galvanisch getrennt, Stromversorgung mit breitem Eingangsbereich (mind. 10-30V), Festspeicher, Analog Ein- und Ausgänge, Schnittstelle für Display und weitere lokale Komponenten. Das ist dabei raus gekommen:Technische Daten:Typ: SPS BoardEinsatz: SPS I/O für alle Arten von SteuerungenHersteller: SYSTEM-CLINCHHerstellerArtNr: MMD0339ACHTUNG: Dieser Artikel beinhaltet nur die Platine (Ohne Bauteile)Platine: MMD0339, 136x173, Fr4 1.55mm, einlagig 35um CUSPS-Daten wenn alles bestückt ist: Kontroller: Raspberry PicoStromversorgung: 8-35VDC mit LED und oder per USB am ControllerEingänge digital: 8x Eingang 24V DC mit LED, alle komplett getrennt (mit Puls-Zähler/Interrupt Funktion)Eingänge digital: Alle digitalen Eingänge auch als Hi-Speed Zähler konfigurierbarEingänge analog: 2x 0-10V DC, Ri=50kR, VCO mit Timer 555, komplett getrennt, Gemeinsame StromversorgungAusgänge digital: 8x Transistor Ausgang DC max 100mA 0 / 24V DC (max 60V), ohne LED, alle komplett getrenntAusgänge digital: Alle digitalen Ausgänge auch per Timer mit einer Frequenz und oder PWM ansteuerbarAusgang analog: 1x 0-10V DC, max. 30mA, Technologie: PWM, GP20, komplett getrennt, Strom. notwendigSpeicher: EEPROM I2C 24LC08 1kByte (8KBit), I2C0, Schreiben 5mSek./Byte, Schreibzyklen Festigkeit > 1MioBeeper: Mini Lautsprecher GP19 Frequenz & PWM steuerbar 0-20kHz (0.2-5kHz 75-100dB) 0.1WattDisplay: Optinal, LCD Display 2x16/4x20 oder weitere, Stecker J20, (I2C1, 3.3V, 5.0V) nicht getrenntI/O Lokal1: J20 (Pin 31/32/33/34) 3.3V, 5.0V, GND, GP26/GP27/GP28, ADC0/ADC1/ADC2, I2C1SCL/I2C1SDI/O Lokal2: J21 (Pin 24/25/26) 3.3V, 5.0V, GND, GP18/GP19/GP20, Buzzer/ADC,I2C1SCL/I2C1SDALED: OnBoard LED ist ein SPS Ausgang (Contrroller GPIO25) Taster: OnBoard Taster ist ein SPS Eingang (Controller GPIO20)Watchdog: im PICO vorhanden (wenn wirklich benötigt)Vertrieb: https://Shop.CitySun.ch /Software: SPS Python Module sind dabei mit Beispielen oder sie verwenden eine eigene ApplikationFirmware: Aktuelle Version V0.00 (Firmware & Hardware -> gleiche Version)Verantwortlich: System-Clinch GmbH, Morgentalstr. 44, 8355 Aadorf, SchweizGrösse: Platine 136x173mm

Printstecker PSS 6-Pol RM:2.54mm SIP PCBModell: PCB-SteckerHersteller: ChinaTyp: ElektronikHersteller-Code: diverse Stecker-Typ: PSS 254/8GEinsatz: Anschlussklemmen für Platinen Polzahl: 6Spannung: 0-250V Belastung: max 3AFarbe: WeissAbgang: Gerade Anschluss-Pins: 0.64x0.64mm Material: Pins: Messing verzinnt, Nylon ClipPrüfspannung: naLeiter: Anschluss 0.35mm (22 AWG) bis max 2.5mm2 (14 AWG)Ausrichtung: VertikalPins-Platinen-Seite: 0.69mm Durchmesser (Platinen Bohrung 0.8mm)Rastermass: 2.54mmGrösse: 20.32x5.8x11.5mm

Kupplung zu Printstecker PSS 6-Pol RM:2.54mm SIP PCBACHTUNG: Ohne Kabel, inkl. Kontakte, Benötigt eine Crimp-Zange zum anpressen der KabelModell: Kupplung PCB-SteckerHersteller: ChinaTyp: ElektronikHersteller-Code: diverse Stecker-Typ: PSS 254/6GEinsatz: Anschluss-Stecker für Platinen Anschluss Technik: CrimpPol-Zahl: 6Spannung: 0-250V AC/DC Belastung: max 2.5AKontaktwiderstand: max. 10mRKontaktmaterial: Messing verzinntKabel: Litze  0.14mm2 / 0.25mm2 (für AWG30 bis AWG22) S82669Farbe: WeissAbgang: Gerade Anschluss-Pins: für 0.64x0.64mm Material: Pins: Nylon ClipPrüfspannung: 1'000V 1MinuteLeiter: Anschluss naAusrichtung: VertikalRastermass: 2.54mmGrösse: 20.32x5.8x11.5mmLieferumfang: Steckergehäuse inkl. 8 Kontakte zum Crimpen

Distanzhülse 10mm Metall M3 2xInnengewinde Modell:  Distanzhülse 10mm Hersteller: diverseKategorie: MontageTyp: GehäuseFunktion: DistanzhülseLänge: 10.0mmMaterial: AluminiumDurchmesser: Innen M3 Gewinde (Beidseitig) / Aussen 5.0/5.5mm SechskantFarbe: SilberAusführung: MetallGewicht: 0.02kg

Stiftenleiste und Buchsenleiste Set 40-PoligSPEZIFIKATION:• Produkt: Stiftenleiste und Buchselleiste 40-Polig• Modell: • Hersteller: diverse• Hersteller-ArtNr.: diverse• Kategorie: Elektronik Bauteile passiv• Anwendung: Steckverbindungen • Rastermass: 2.54mm• Set: Ja männlich und weiblich• Steckr-Typ: gerade, einreihig• Farbe: Schwarz• Anzahl Kontakte: 40• Länge: 4.0" (10.16cm)• Lieferumfang: 2 Teilig• Gewicht: 0.005kg• Grösse:
